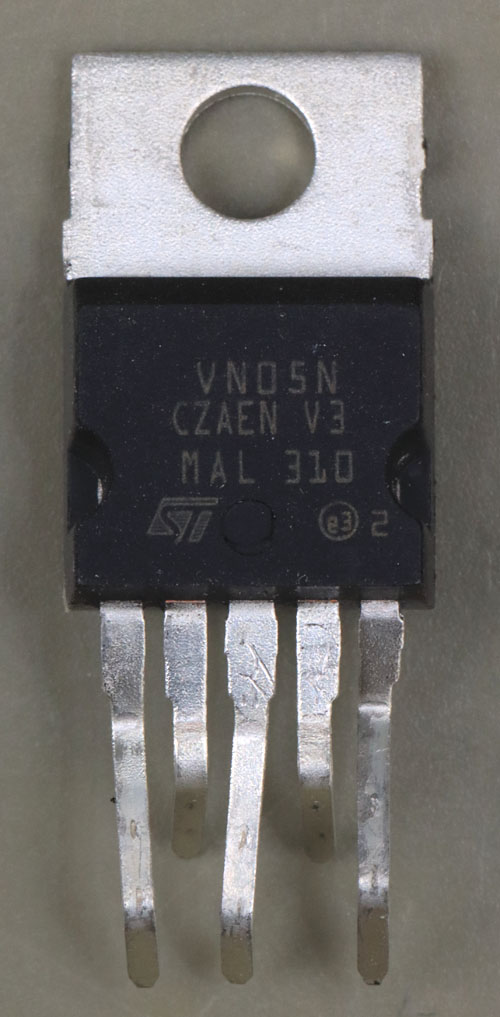

Wie sich gleich zeigen wird, handelt es sich bei dem hier dokumentierten VN05N um eine Fälschung. Die Beschriftung erscheint auf den ersten Blick unauffällig. Bei genauerer Betrachtung zeigt sich allerdings, dass die Buchstaben in der ersten Zeile unterschiedliche Abstände zueinander halten. Auch die Höhen variieren minimal.

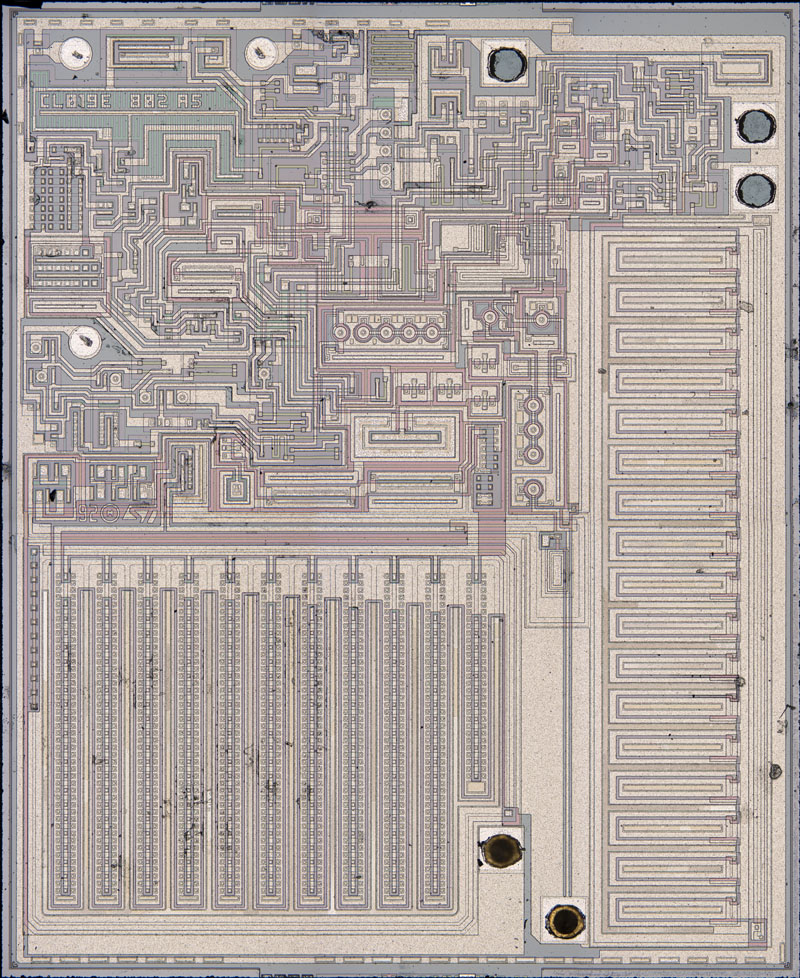

Im Gehäuse findet sich ein Die mit den Abmessungen 3,3mm x 4,1mm. Die Schaltung basiert auf einem Prozess mit bipolaren Transistoren. Es handelt sich aber anscheinend immerhin um eine intelligente Highside-Endstufe. Vergleichbar mit dem VN05N ist die Schaltung aber nicht.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 51MB

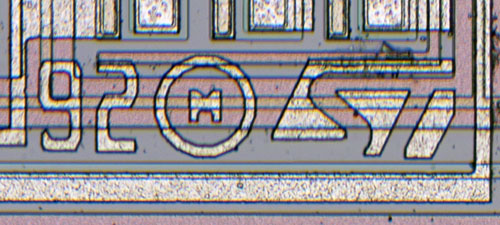

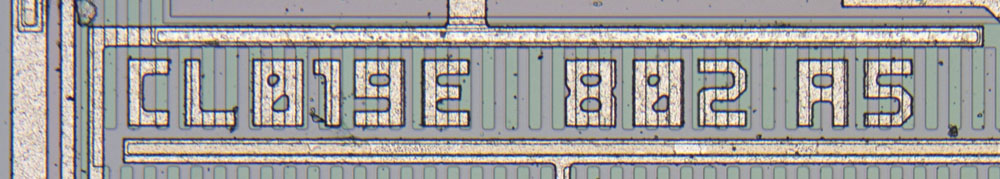

Das Design wurde von ST Microelectronics im Jahr 1992 entwickelt. Wie im Rahmen des NE555 beschrieben, stehen die Zeichen 802 A5 höchstwahrscheinlich für den Fertigungsprozess. Die Zeichenfolge CL019E könnte dann die interne Projektbezeichnung sein.

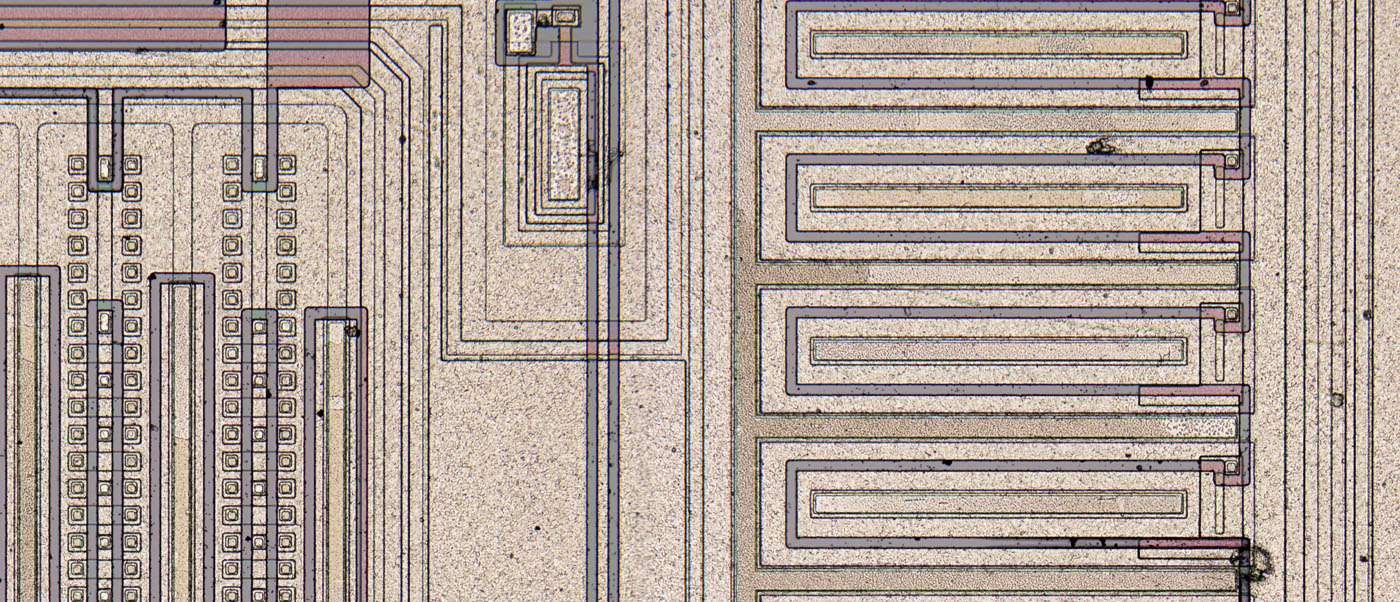

Das Gehäuse und die Strukturen lassen vermuten, dass es sich um einen L9350 oder einen L9351 handeln könnte, ältere von ST entwickelte Highside-Treiber. Hier ist links ein Ausschnitt des PNP-Leistungstransistors zu sehen. Die große Fläche an der rechten Kante ist elektrisch zwischen den Versorgungspotentialen angeordnet. Sie dient offenbar Überspannungsimpulse auf der Versorgung aufzunehmen. Die Clamping-Energie wird im Leistungstransistor umgesetzt. Dazu befinden sich an der linken Kante oberhalb des Transistors zehn Zenerdioden.
