Der LM125 ist ein Spannungsregler mit zwei Ausgangsspannungen, +15V und -15V. Neben dem LM125, der für einen Betriebstemperaturbereich von -55°C bis 125°C spezifiziert ist, hatte National Semiconductor den LM325 im Programm, der auf einen Betrieb zwischen 0°C und 70°C ausgelegt ist. Auf demselben Datenblatt findet sich auch der LM126 und der LM326, die die Ausgangsspannungen -12V und 12V liefern. Die maximale Eingangsspannung beträgt +/-30V. Der Ausgangsstrom wird mit 100mA angegeben. Ein Überstromschutz setzt typischerweise bei 260mA ein.
Der Schaltplan im Datenblatt ist auf den ersten Blick eher unübersichtlich.
Deutlich leichter verständlich und sehr ausführlich ist dagegen die Beschreibung des LM125 in der Application Note 82 von National Semiconductor. Das obige Blockschaltbild liefert einen Überblick. Die Referenzspannung wird auf der negativen Seite erzeugt. Die Widerstände Ra und Rb definieren die Ausgangsspannung. Der positive Spannungsregler nutzt die negative Ausgangsspannung als Referenz. Steigt die negative Spannung, so fällt entsprechend auch die positive Spannung. Aus diesem Grund wird der LM125 auch als "Tracking Regulator" bezeichnet. Die Widerstände Rc und Rd definieren die Ausgangsspannung auf der positiven Seite.

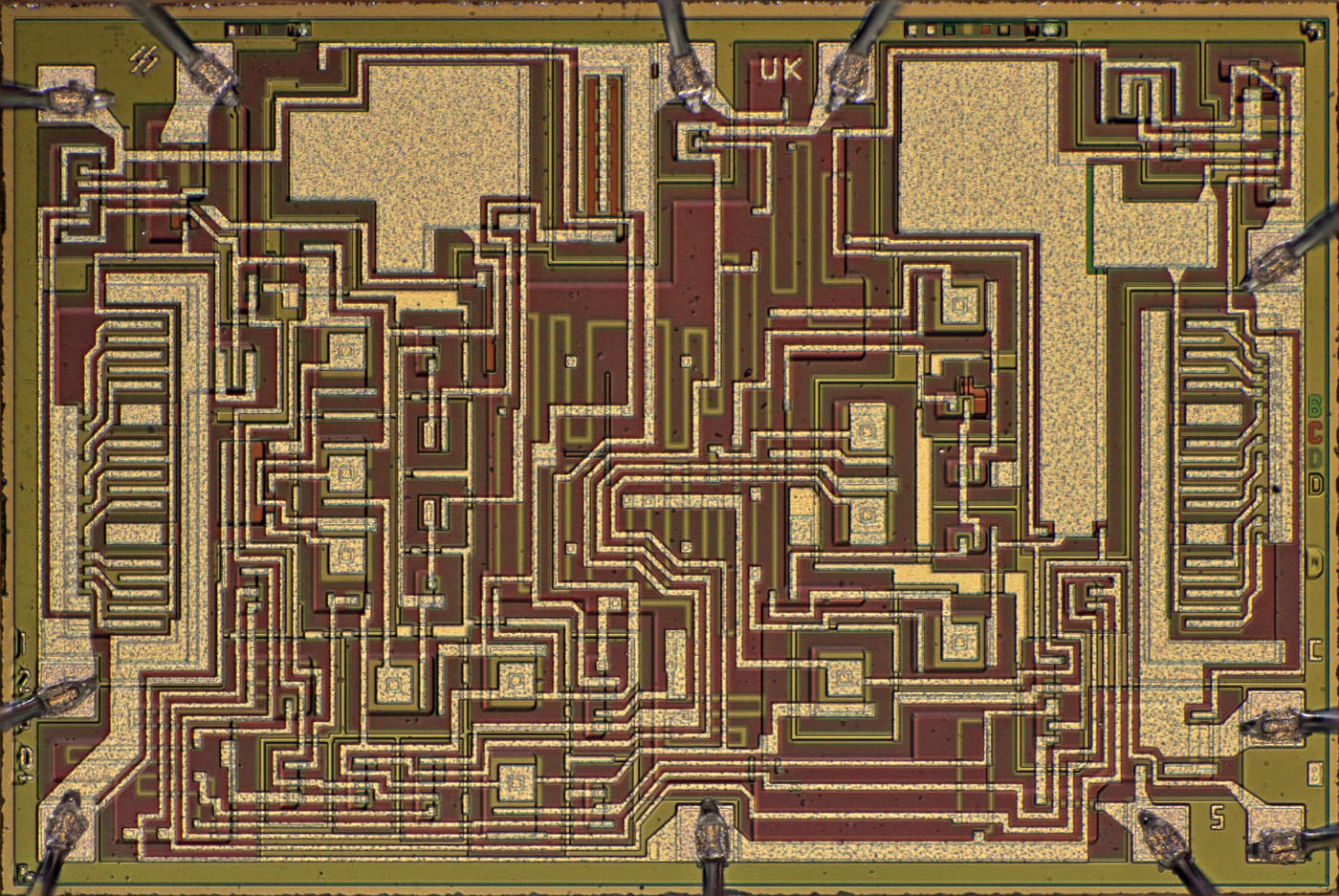

Die Abmessungen des Dies betragen 2,3mm x 1,6mm. An den Kanten rechts und links sind klar die großen Endstufentransistoren zu erkennen. In der Mitte des Dies wurden einige Widerstände mit zusätzlichen Kontakten integriert. Wahrscheinlich sind darunter die Feedback-Widerstände Ra bis Rd und die zusätzlichen Kontakte ermöglichen das Umstellen von 15V auf 12V mit einer einfachen Änderung der Metalllage.
