U1500PC001 - PCM-Sender

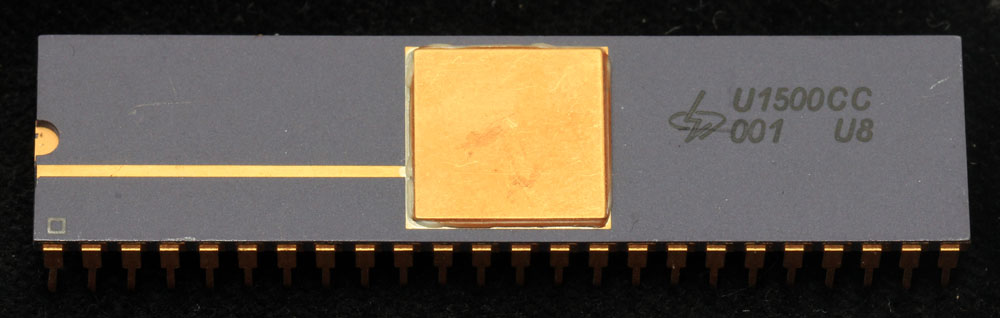

U1500PC001

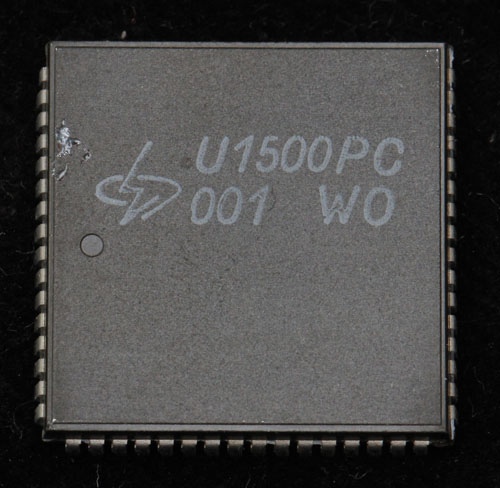

U1500PC001

Der U1500PC001 wird als PCM-Sender bezeichnet, ansonsten sind keine weiteren Informationen verfügbar.



U1500PC001 Die

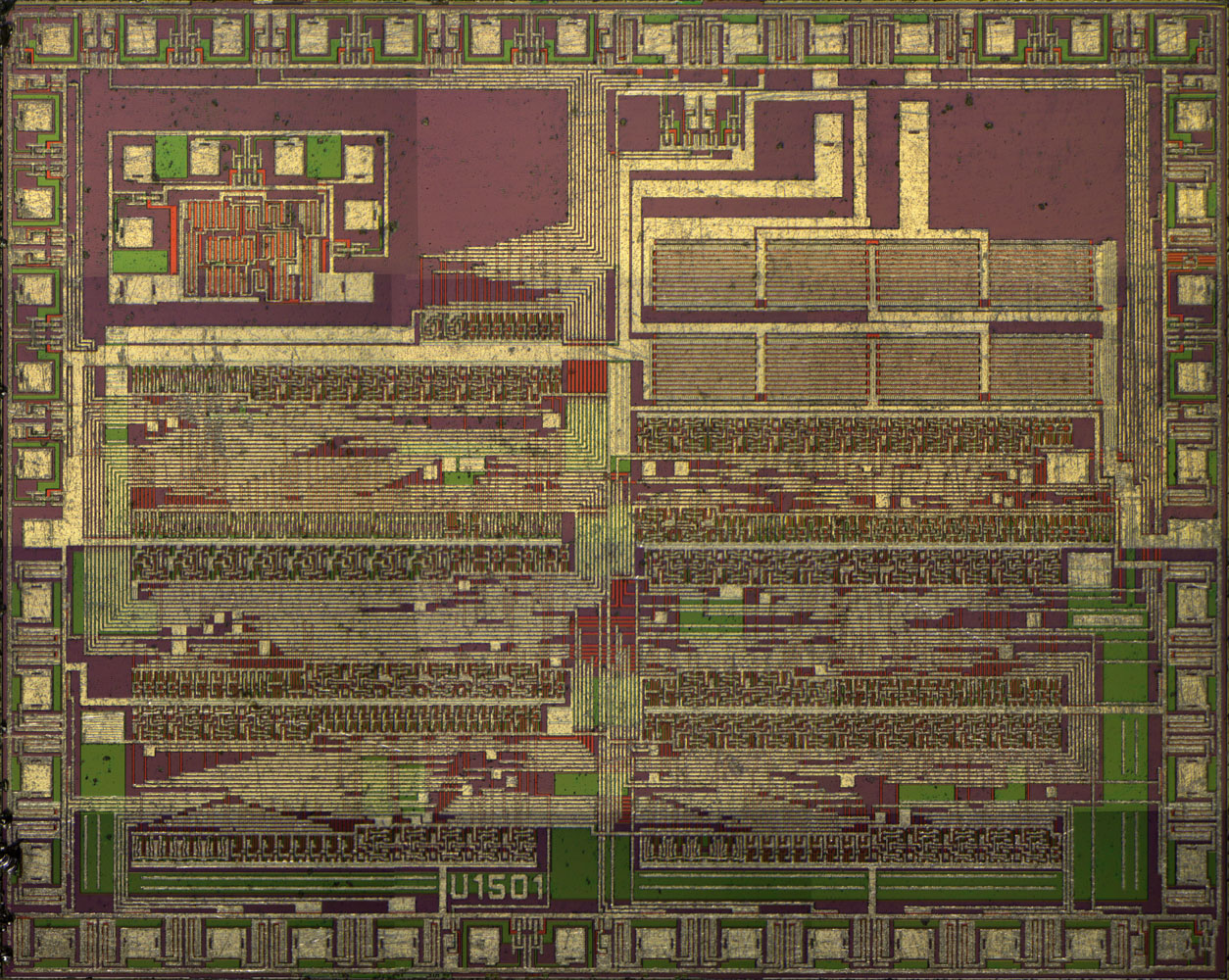

Im unteren Bereich des Dies ist ein großer Logikbereich integriert. Der obere Bereich beinhaltet einige bemerkenswerte Details.



U1500PC001 Die Detail

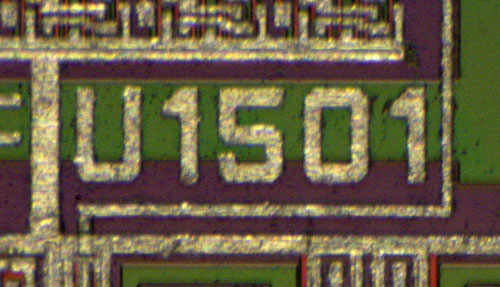

Der U1500PC001 basiert auf dem U1500-Standardzellenbaustein, der auch schon beim U1500PC050 zum Einsatz kam. Anfänglich erfolgte die spezifische Nummerierung innerhalb der Grundbezeichnung, weswegen auf dem Die ein U1501 abgebildet ist.

Mit den Abmessungen 4,9mm x 3,9mm ist der U1500PC001 merklich kleiner als der U1500PC050.



U1500PC001 Die Detail

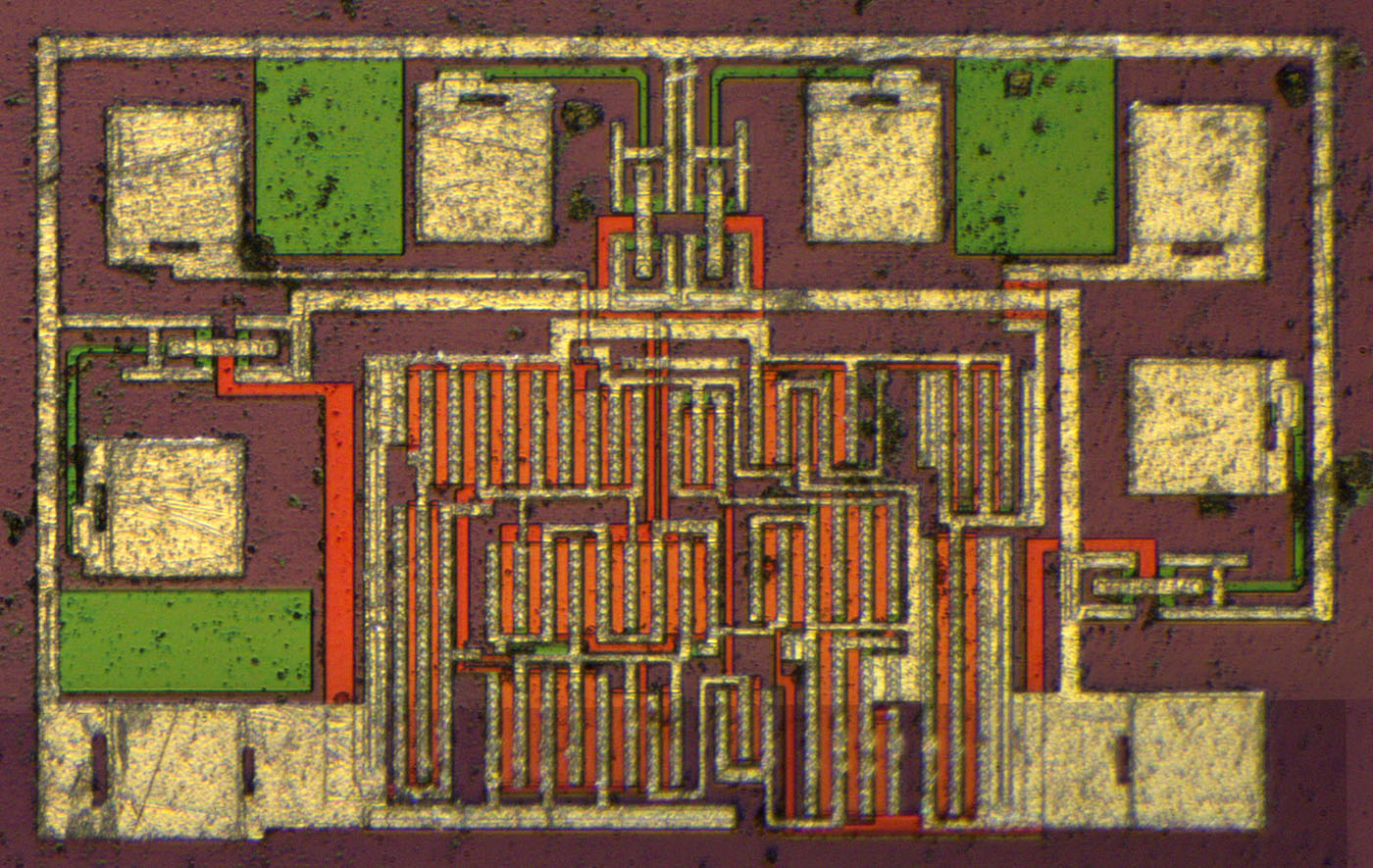

Die Anzahl der benötigen Bondpads gab anscheinend die minimale Größe des Dies vor. Das spiegelt sich unter anderem in den großen freien Bereichen wieder. In der linken oberen Ecke hat man eine großzügige Teststruktur integriert. Vier der Bondpads besitzen sogar die Standard Eingangsschutzbeschaltung, wie sie im Rahmen des U1500PC050 genauer beschrieben ist. Innerhalb der Teststruktur befinden sich einige Transistoren in verschiedenen Größen.



U1500PC001 Die Detail

Der obere rechte Bereich besitzt zwei ungewöhnliche Strukturen. An einer Stelle wurde in zweiter Reihe eine zusätzliche Eingangsschutzbeschaltung integriert. Die darüber liegenden zwei Bondpads sind als Ausgänge ausgelegt und werden auch so verwendet. Mit der zusätzlichen Eingangsschutzbeschaltung konnten sie alternativ als Eingänge verwendet werden.

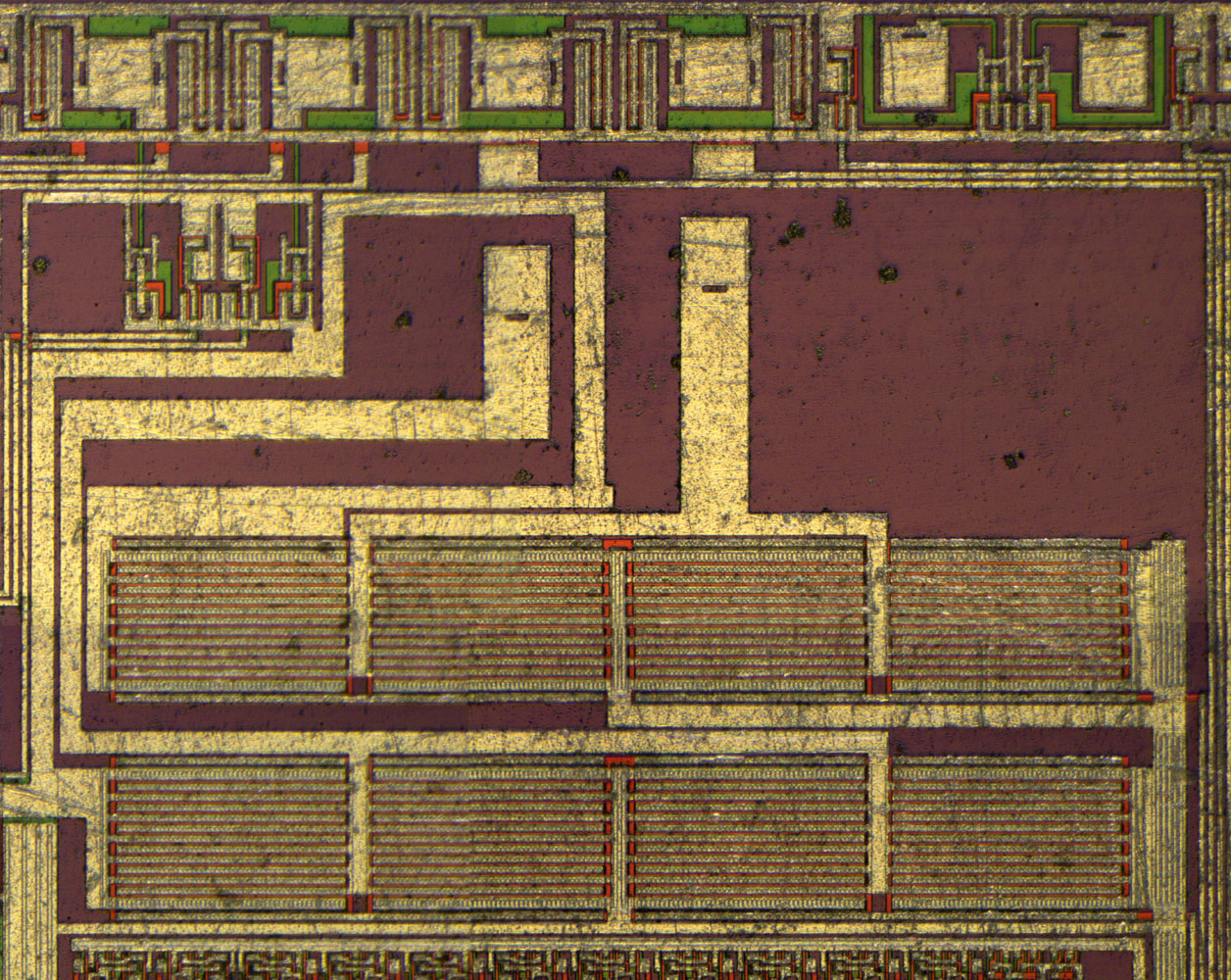

Im oberen rechten Bereich sind außerdem zwei große Endstufen integriert. Jede Endstufe besteht aus einer Zeile, die sich aus einem Highside- und drei Lowside-Transistoren zusammensetzt. Für die Ausgänge wurden etwas nach innen versetzte zusätzliche Bondpads integriert.
