U3210 - PCM-Empfangsschaltung

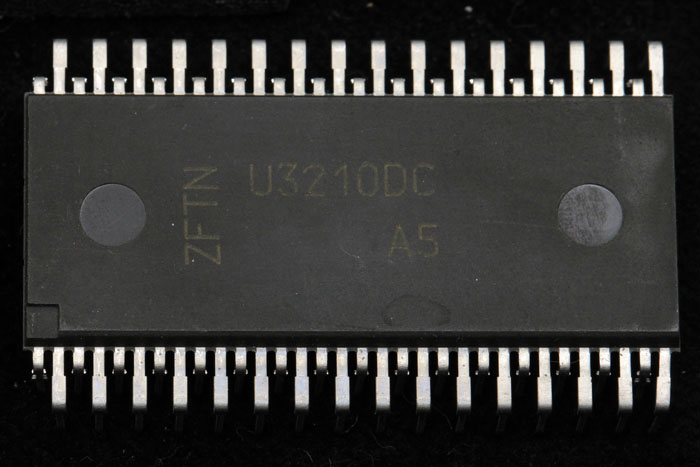

U3210

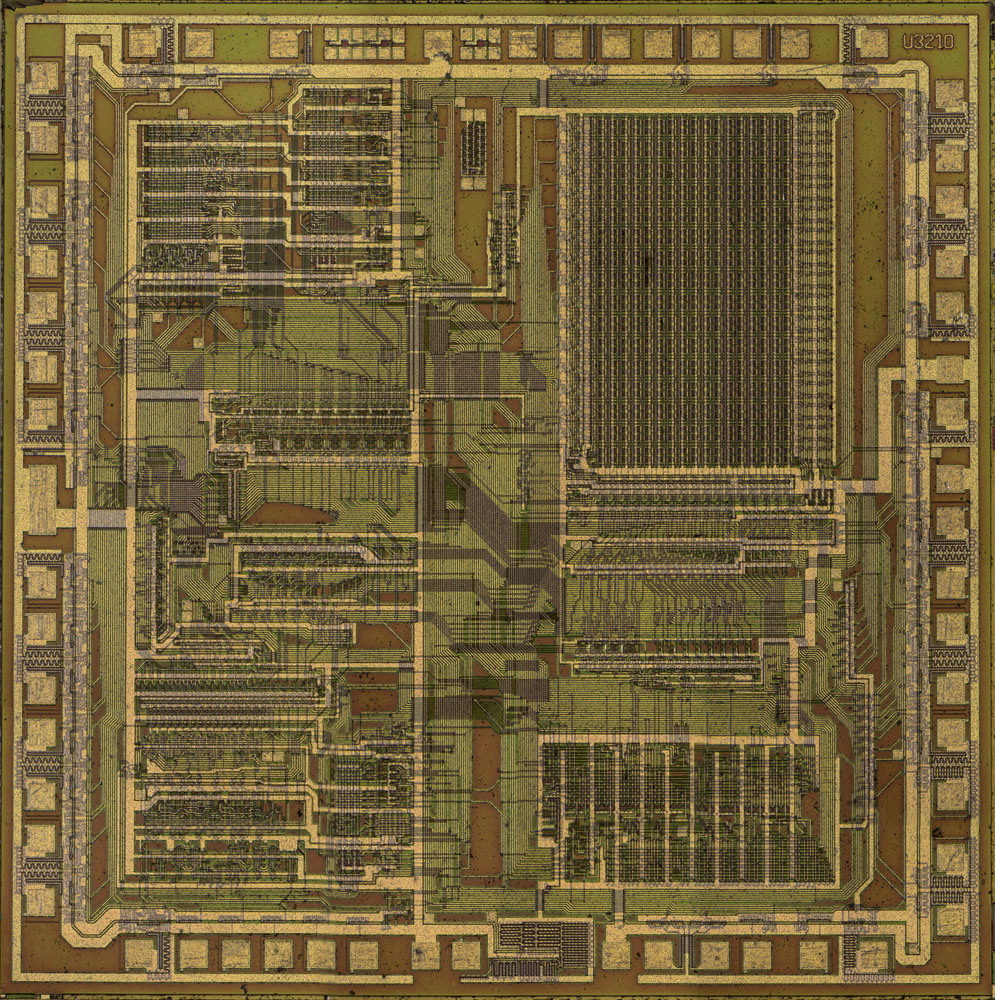

U3210 Die

Der U3210 wurde für digitale Vermittlungssysteme entwickelt und als PCM-Empfangsschaltung bezeichnet. Ein Datenblatt ist nicht aufzutreiben.



U3210 Die Detail

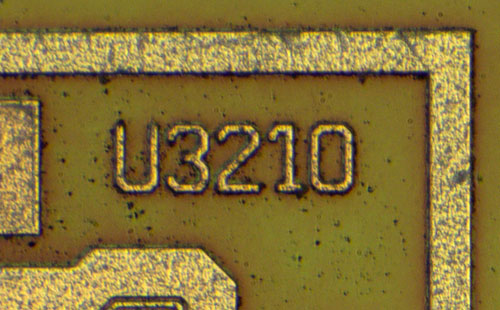

In der oberen rechten Ecke des Dies ist die Bezeichnung des Bausteins integriert. Andere Zeichenfolgen oder Symbole finden sich nicht.



U3210 Die Detail

U3210 Die Detail

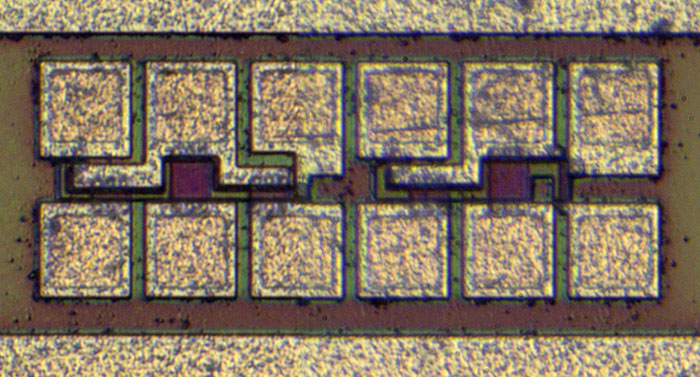

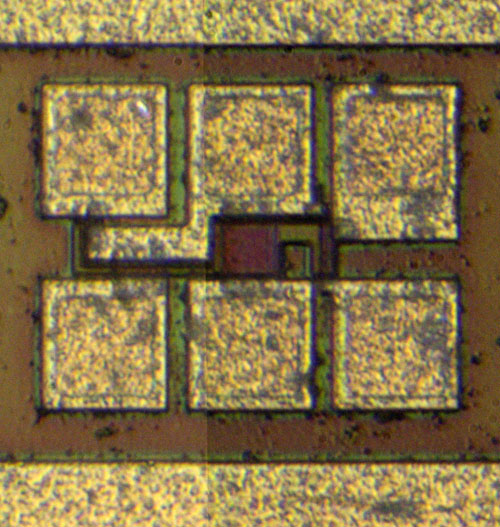

Am äußeren Rand des Dies befinden sich Teststrukturen, deren genaue Funktion sich nicht erschließt. Höchstwahrscheinlich enthalten sie verschiedene Transistoren.



U3210 Die Detail

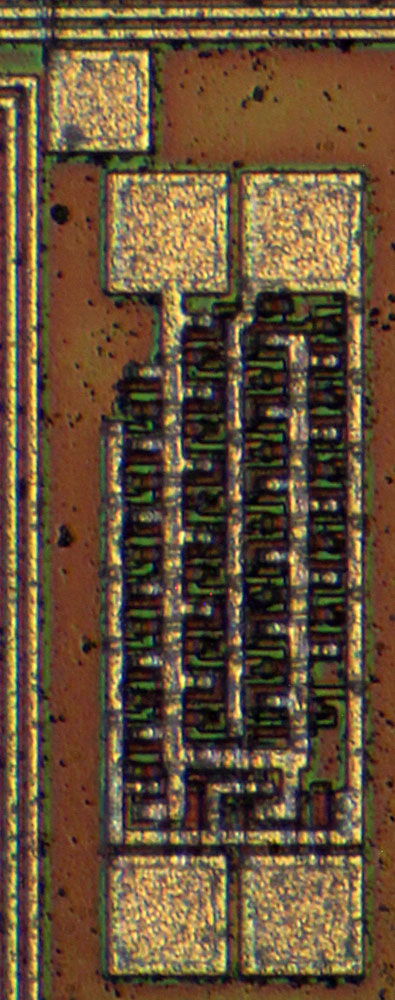

Bei dieser Teststruktur handelt es sich um einen Ringzähler. Über die Schwingfrequenz eines solchen Ringzählers lässt sich relativ einfach die Qualität der gefertigten Strukturen beurteilen.



U3210 Die Detail

U3210 Die Detail

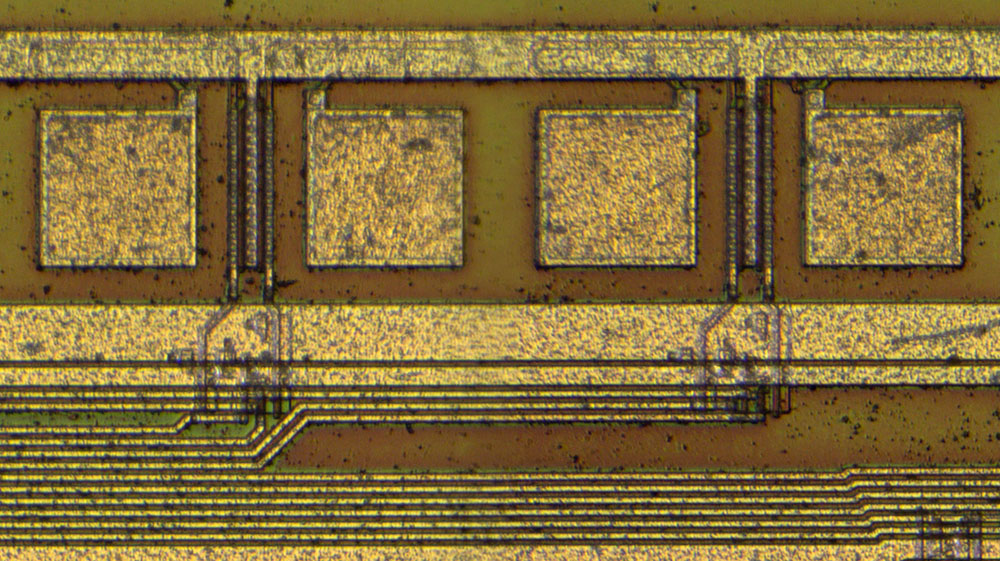

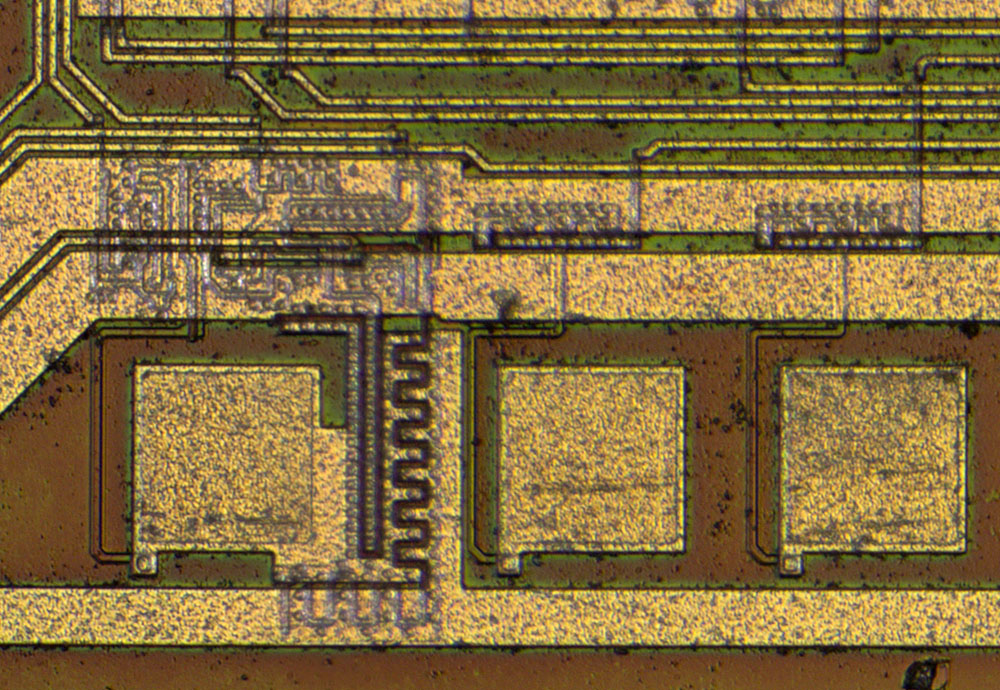

An den Kanten des Dies sind diverse Ein- und Ausgänge integriert. Die Ausgänge besitzen Push-Pull-Endstufen. Die Eingänge sind über Widerstände mit Schutzstrukturen verbunden.



U3210 Die Detail

U3210 Die Detail

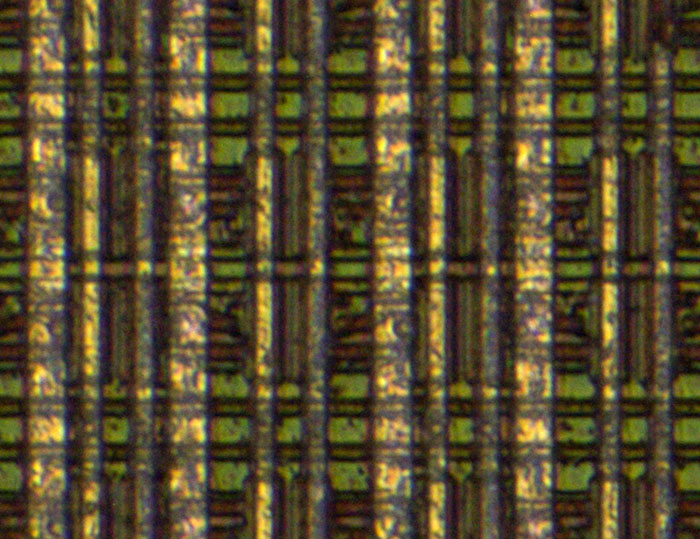

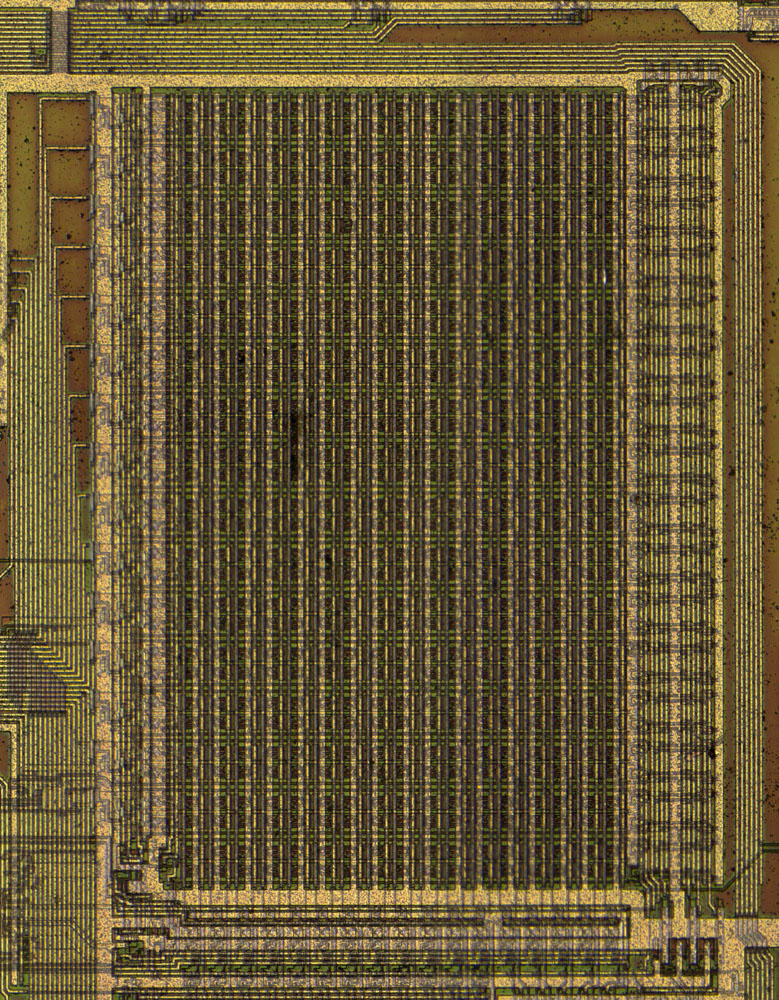

In der oberen rechten Ecke des Dies befindet sich eine sehr große, gleichmäßige Struktur, die höchstwahrscheinlich einen Speicher darstellt.
