Matsushita / Panasonic MN3207

MN3207

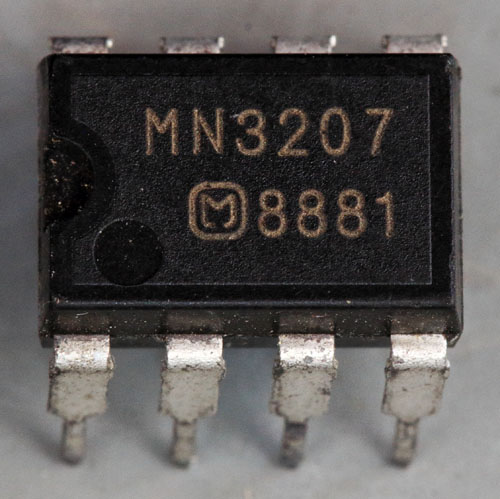

Der Matsushita / Panasonic MN3207 ist die kleinere Variante des MN3208, der bereits ausführlich analysiert wurde. Der MN3207 enthält 1024 Speicherzellen. Abgesehen davon ist die Funktionsweise die Gleiche.



MN3207 Die

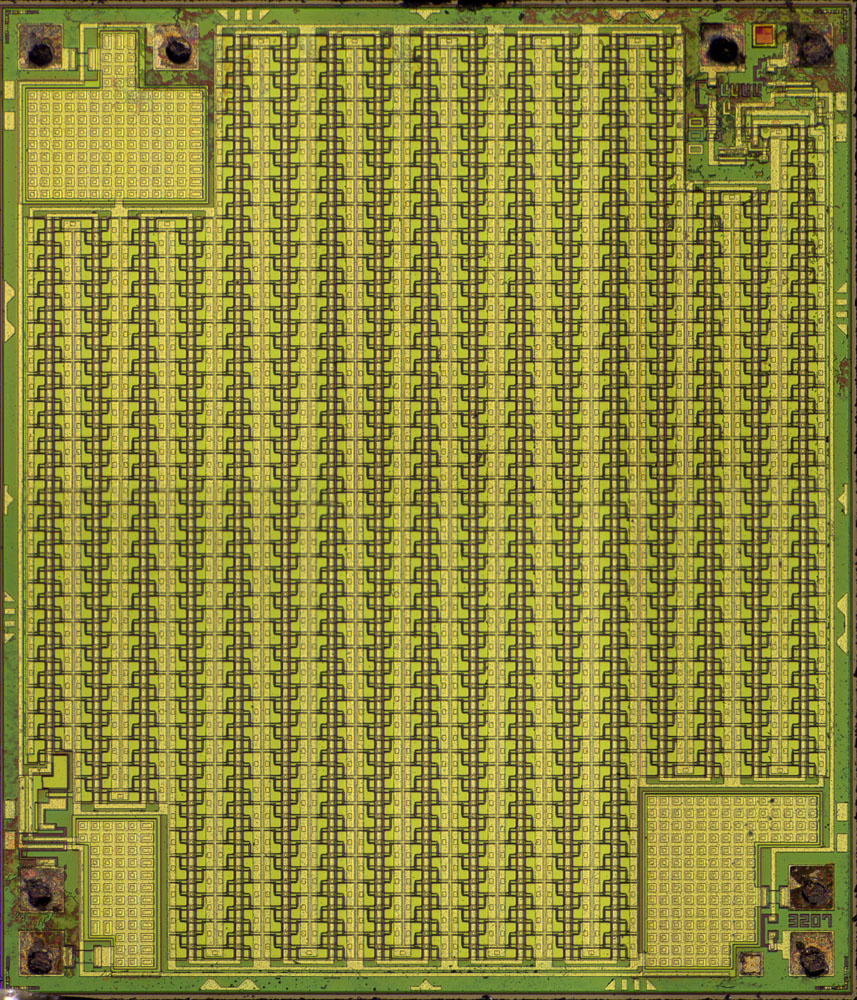

Das Die des MN3207 ist mit den Abmessungen 3,2mm x 2,8mm etwas kleiner als das Die des MN3208. Der Aufbau ist grundsätzlich der Gleiche, das Die beinhaltet lediglich weniger Speicherzellen. Die Eingangsbeschaltung befindet sich hier unten links, die Ausgangsbeschaltung ist oben rechts zu finden.



MN3207 Die Detail

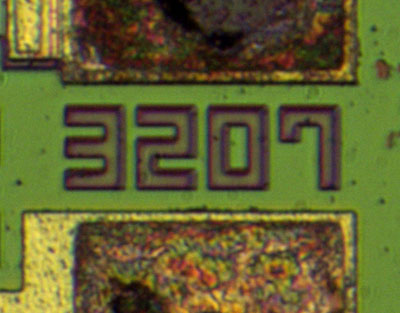

In der rechten unteren Ecke des Dies ist die Bezeichnung 3207 abgebildet.



MN3207 Die Detail

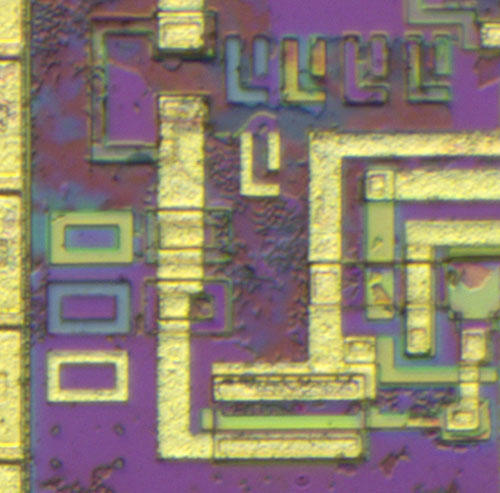

Im Gegensatz zum MN3208 sind hier nur fünf Masken sofort zu erkennen. Sie tragen den Revisionszähler 0. Der MN3207 wurde aber ebenfalls mit sechs Masken gefertigt. Die unterste 0 ist gerade noch über vier Punkte in den Ecken zu erkennen. Das Die im gefälschten MN3007 bietet ein besseres Bild der Masken.



MN3207 Die Detail

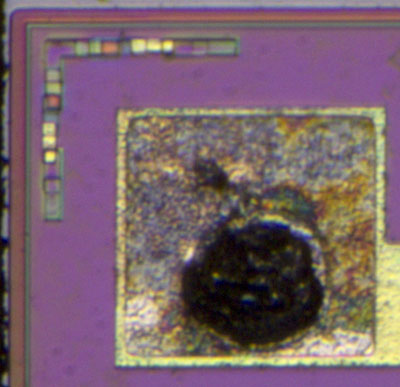

In den Ecken finden sich die bekannten kleinen Quadrate, über die die Ausrichtung der Masken zueinander überwacht werden kann.



MN3207 Die Detail

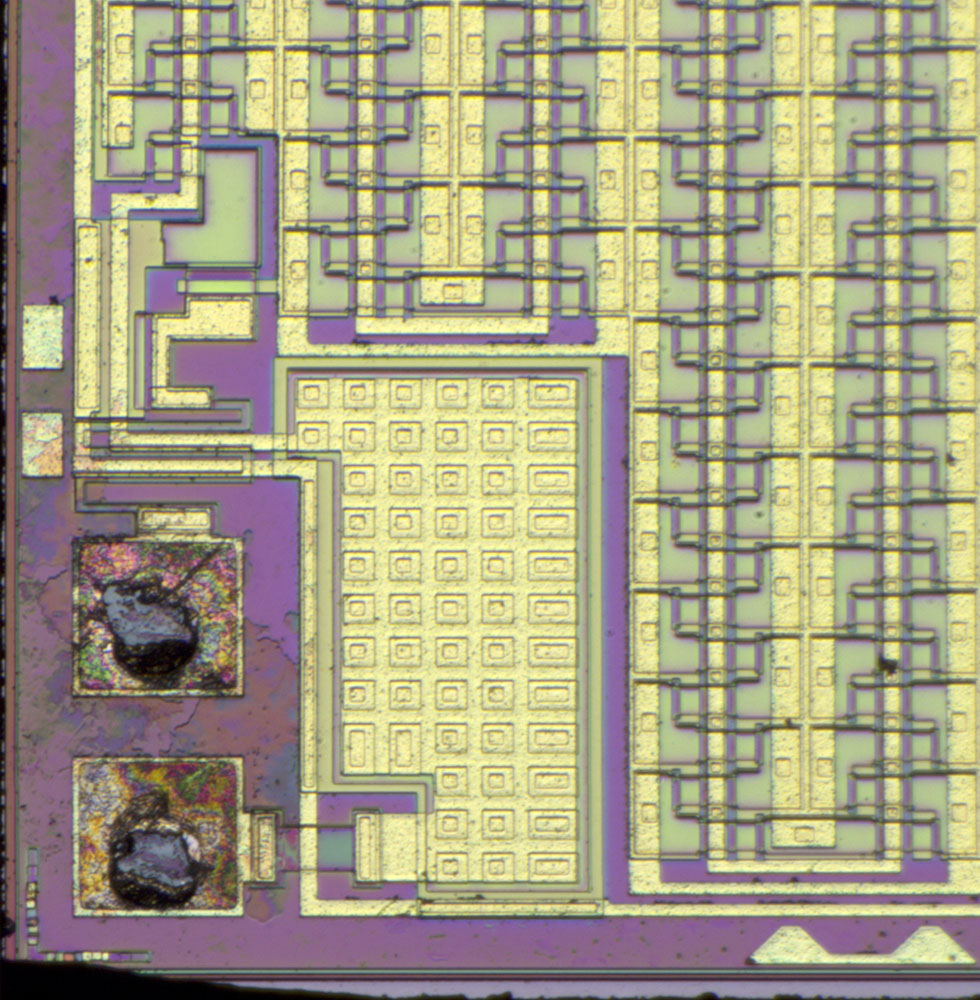

Der Aufbau der Eingangsschaltung und der Speicherzellen entspricht den Strukturen im MN3208.



MN3207 Die Detail

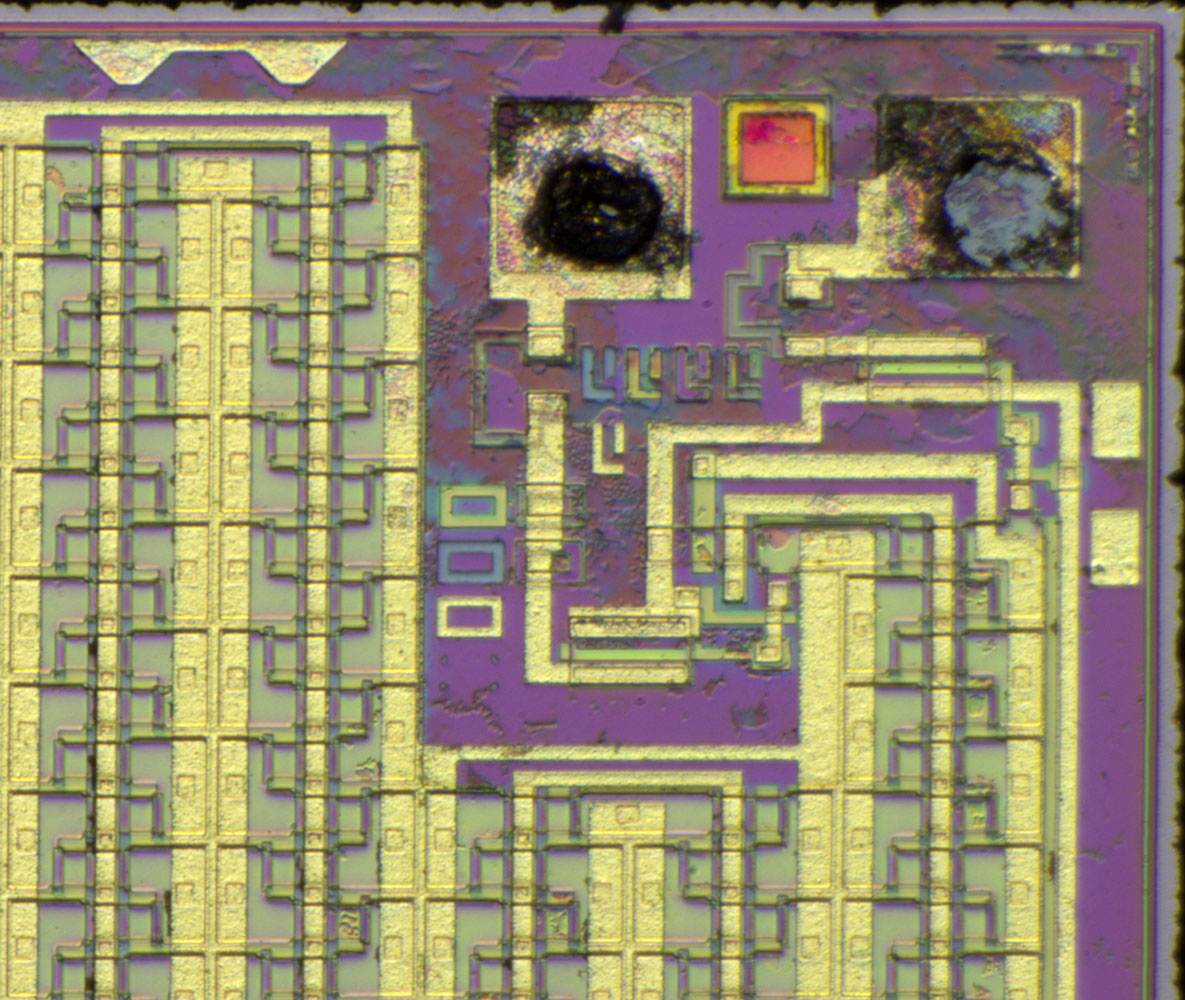

Auch die Ausgangsbeschaltung entspricht exakt der im MN3208.
