CKS32 / CS32

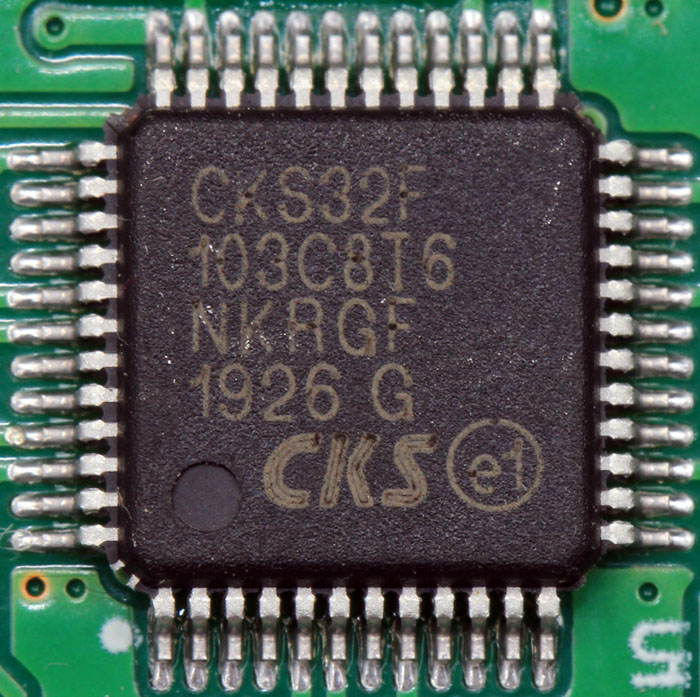

CKS32

Der CKS32 ist ein zum STM32 kompatibler Mikrocontroller.

Der hier zu sehende CKS32F103C8T6 sollte funktional dem STM32F103C8T6 entsprechen und stammt aus einem ST Link V2.

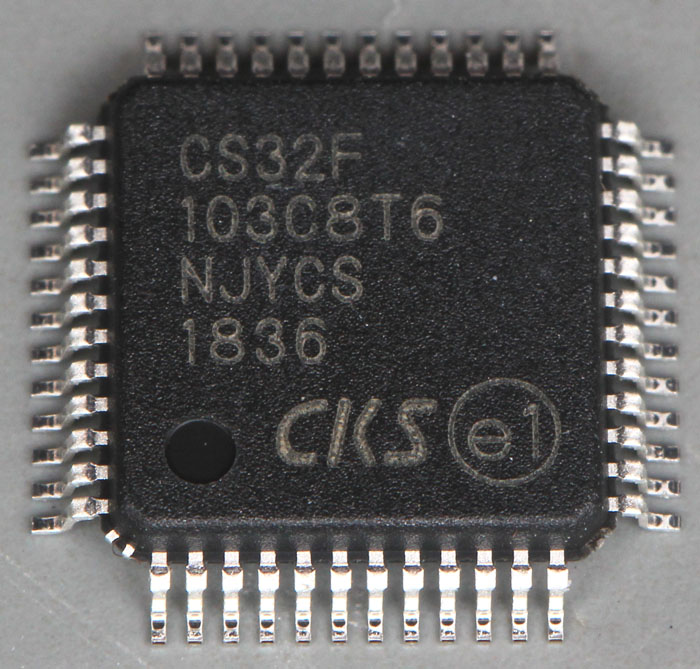

CS32

Manche Bauteilbezeichnungen beginnen nicht mit CKS32 sondern mit CS32. Eine Erklärung für diesen Unterschied gibt es nicht. Im CS32F103C8T6 ist aber das gleiche Die enthalten wie im CKS32F1038T6.

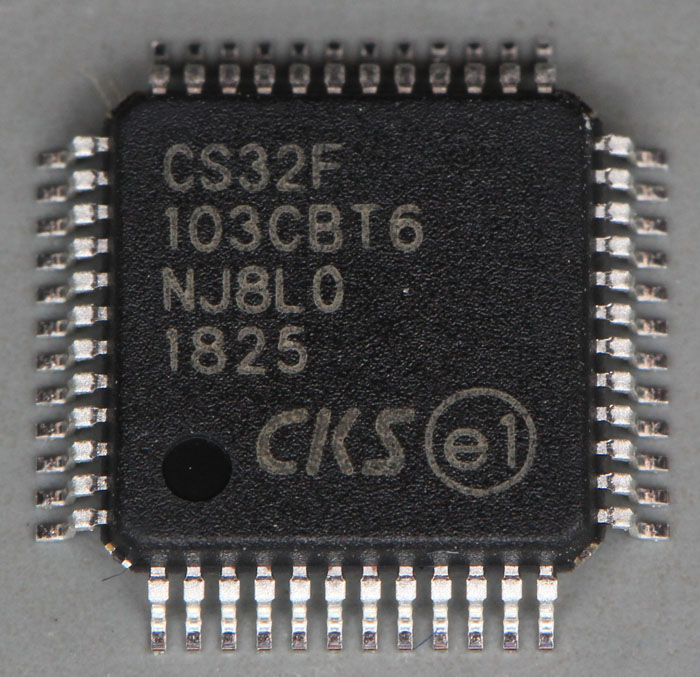

CS32

Diese Variante trägt die minimal abweichende Bezeichnung CS32F103CBT6. Bei ST steht F103CBT6 für einen im Vergleich zum F103C6T6 doppelt so großen Flash-Speicher.
Es zeigt sich, dass das Package das gleiche Die enthält wie die anderen beiden Packages. Wahrscheinlich werden hier Speicherbereiche bewusst deaktiviert.

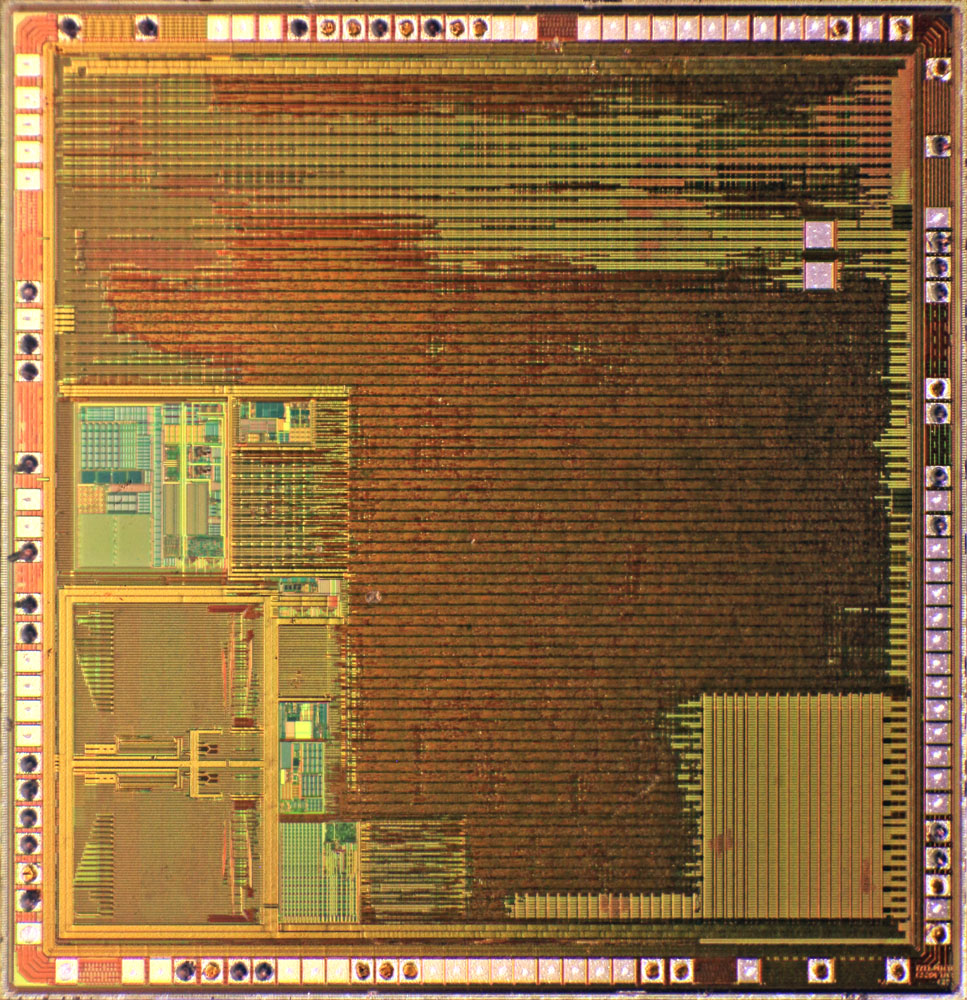

CKS32 Die

Das Die ist deutlich anders aufgebaut als das des STM32. Es erinnert aber entfernt an den APM32.

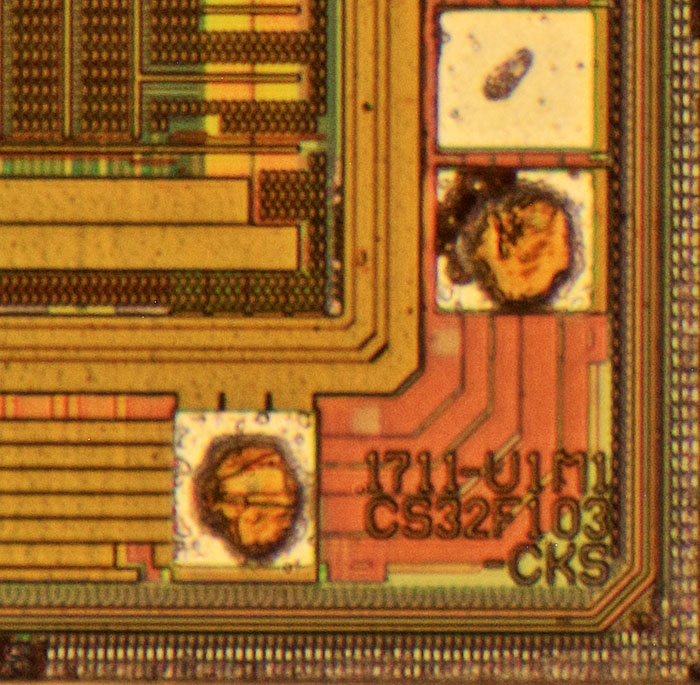

CKS32 Die Detail

Die Beschriftung in der unteren rechten Ecke enthält einige Informationen.
1711 könnte eine Art Datecode darstellen. Das Design würde dann aus dem Jahr 2017 stammen. V1M1 könnte für eine Revisionierung stehen.
CS32F103 bezeichnet das genaue Modell.
CKS ist der Hersteller.

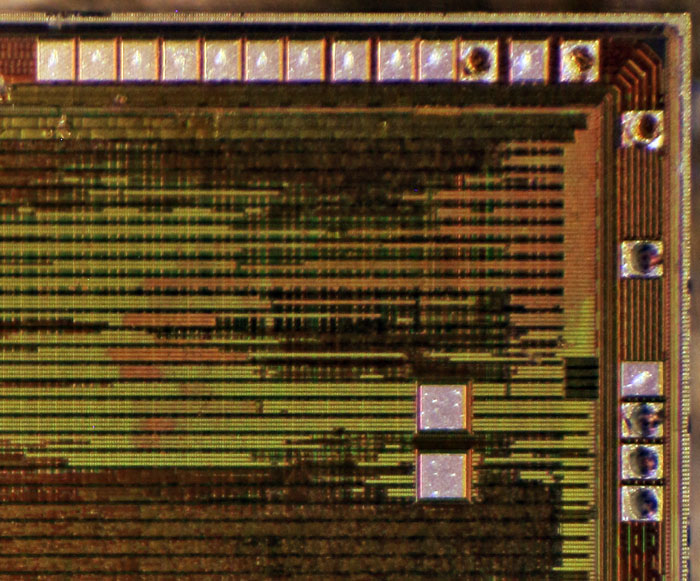

CKS32 Die Detail

Eine interessante Eigenheit des Dies sind die zwei Testpads, die sich ein Stück weit im inneren Bereich des Dies befinden. Kontaktiert wurden sie anscheinend nicht.
