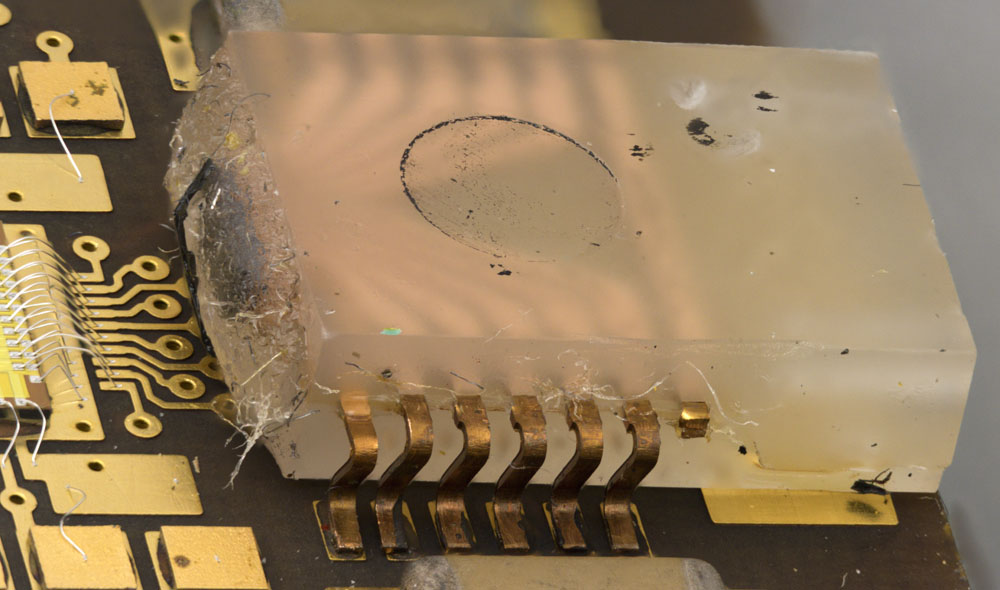

Hier ist das Empfangsmodul des Optobus-Systems von Motorola zu sehen. Das Gehäuse ist genauso aufgebaut wie das zugehörige Sendemodul. Es besteht aus einem lichtdurchlässigen Polymer und besitzt auf beiden Seiten sechs Pins.

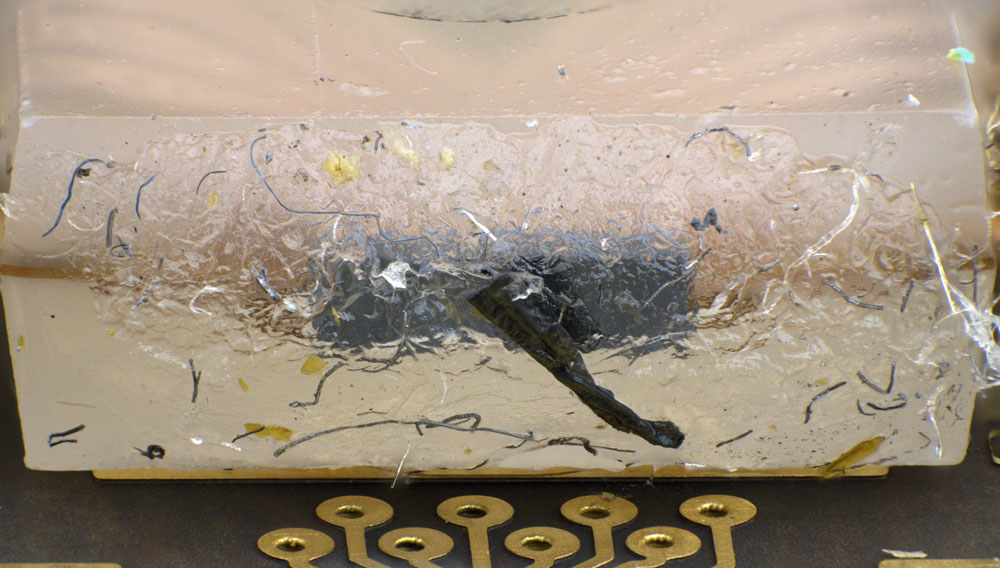

Das Photodiodenarray selbst befindet sich auch hier auf der Rückseite des Gehäuses. Es wird mit einem Silikongel vor Umwelteinflüssen geschützt.
Wie beim zugehörigen Sendemodul befindet sich auch hier im Gehäusematerial ein zweites Polymer mit einem unterschiedlichen Brechungsindex, das die Lichtleiter darstellt.
Beim Sendemodul waren die Lichtleiter 40µm hoch, an der oberen Kante 50µm und an der unteren Kante 80µm breit. Hier sind die Lichtleiter 90µm hoch und 90µm bis 130µm breit. Der IEEE-Artikel "Parallel Optical Interconnects Using VCSELs" erklärt, dass die Vergrößerung des Querschnitts vom Sendemodul über die Glasfaserleitung zum Empfangsmodul Verluste reduziert.

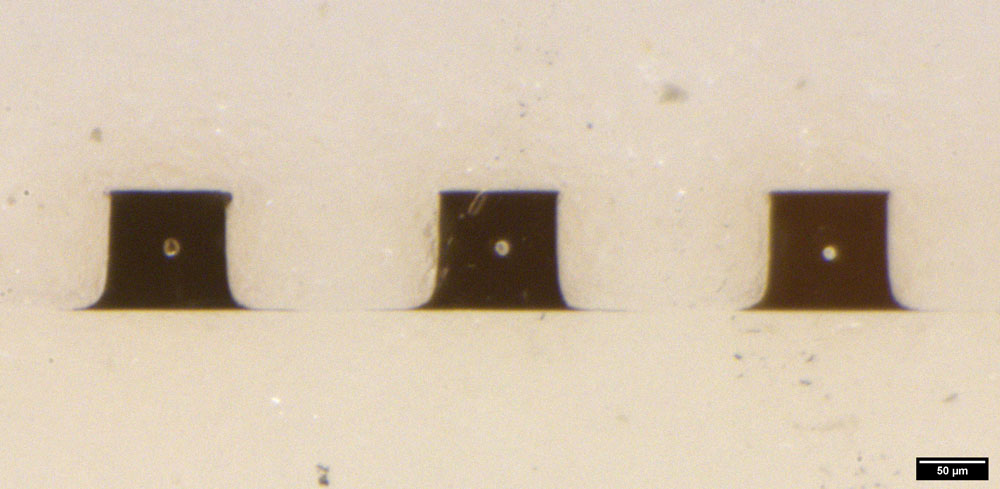

Im Gegensatz zum Sendemodul befindet sich beim Empfangsmodul im Inneren der Lichtleiter zusätzlich ein rundes Element mit einem Durchmesser von 10µm. Vielleicht sollen damit bestimmte Moden unterdrückt werden.
Mit einer etwas anderen Ausleuchtung meint man erkennen zu können, dass die Enden der Lichtleiter etwas glatter sind als die restliche Oberfläche.

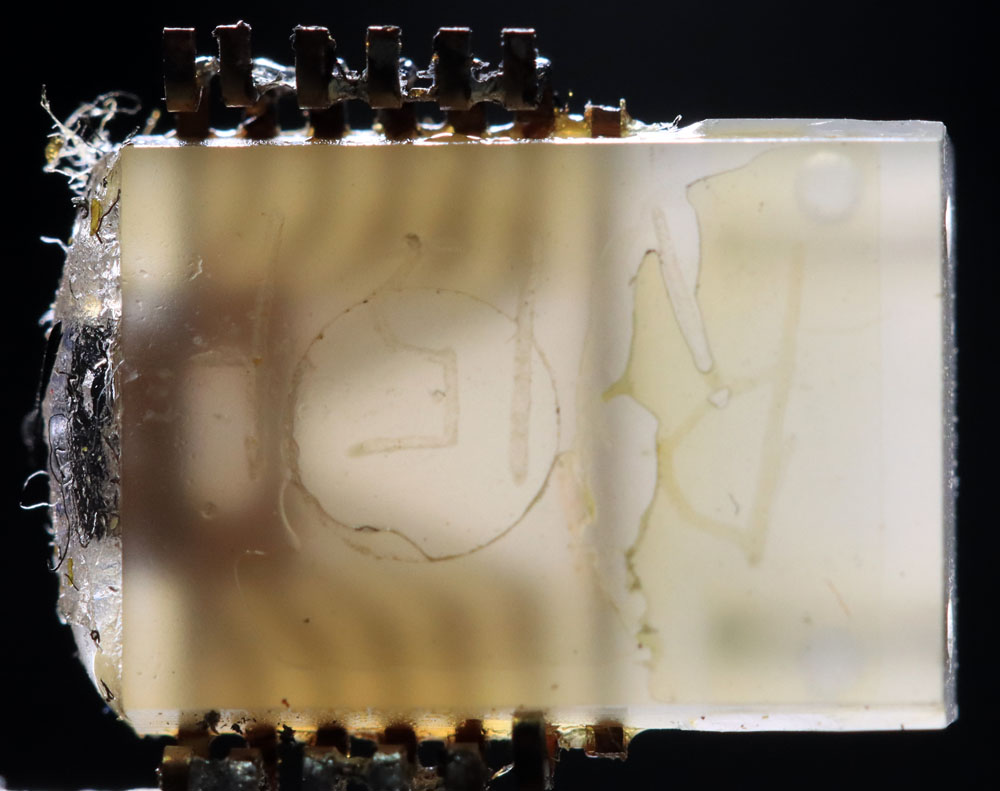

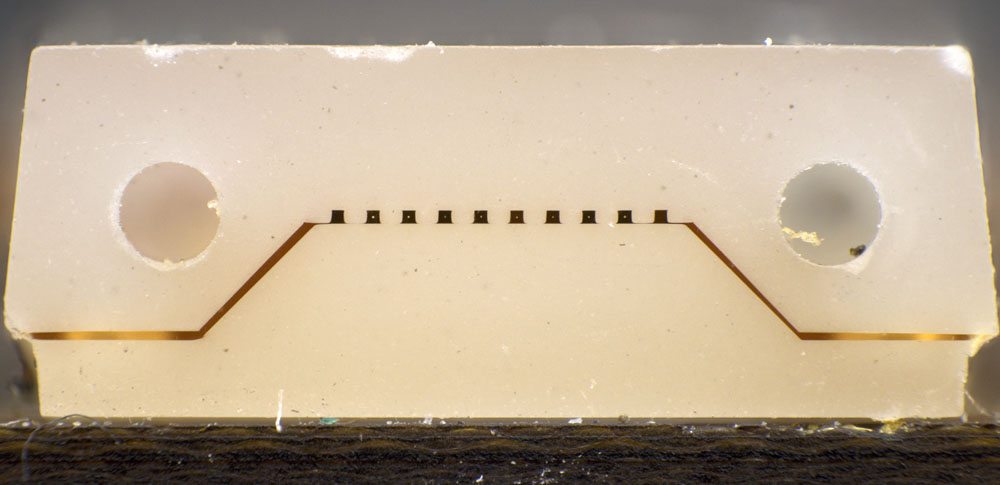

Das Stanzgitter scheint bei Sender und Empfänger gleich aufgebaut zu sein. Zur hinteren Fläche des Gehäuses führen zweimal fünf Leitungen. Zwei Pins leiten in einer anderen Ebene das Bezugspotential zur hinteren Fläche.

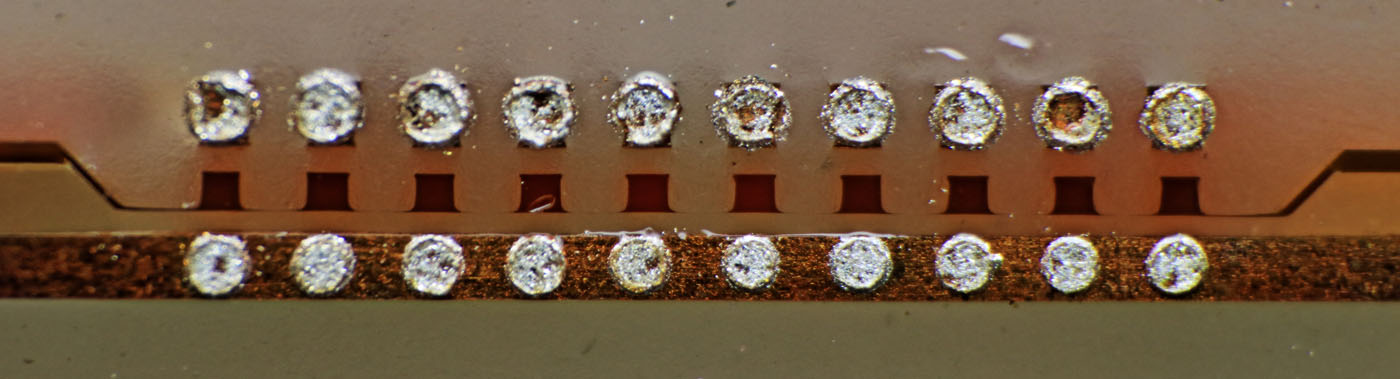

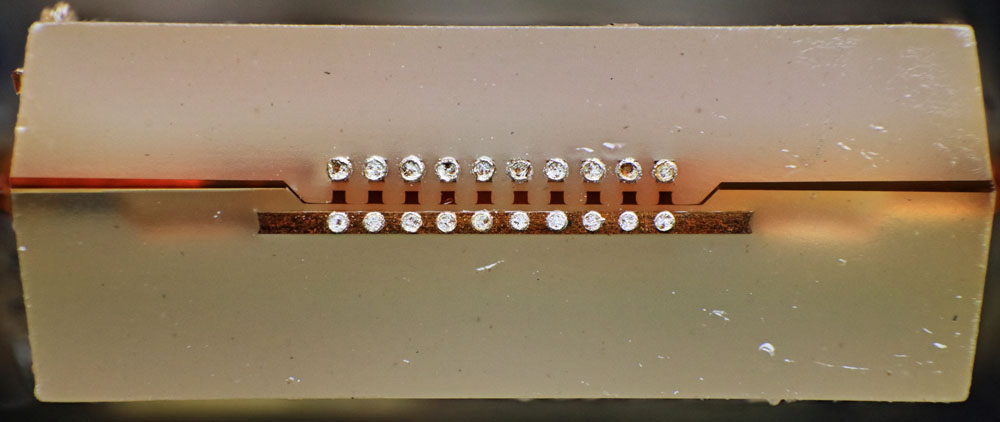

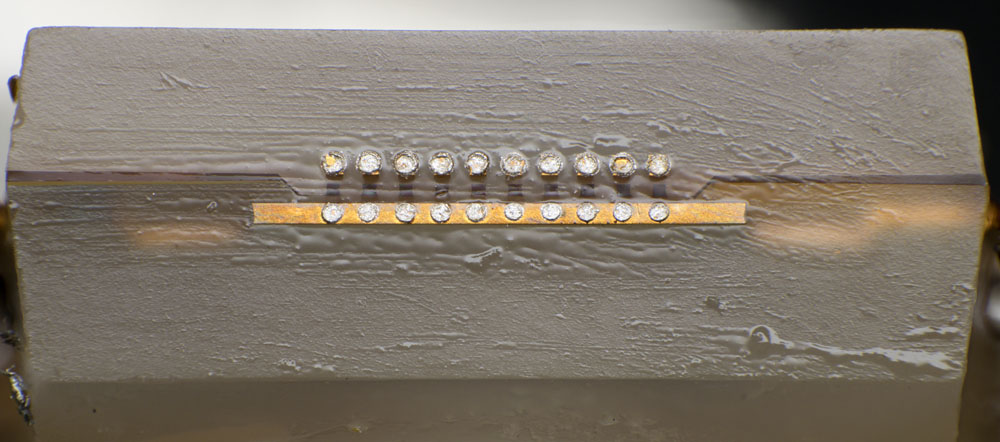

Am hinteren Ende des Gehäuses enden die zehn Lichtleiter zwischen einer Masseleiste und den zehn Kontakten zur Weiterleitung der Signale der Photodioden.
Der im Vergleich zum Sendemodul größere Querschnitt der Lichtleiter ist deutlich zu erkennen.

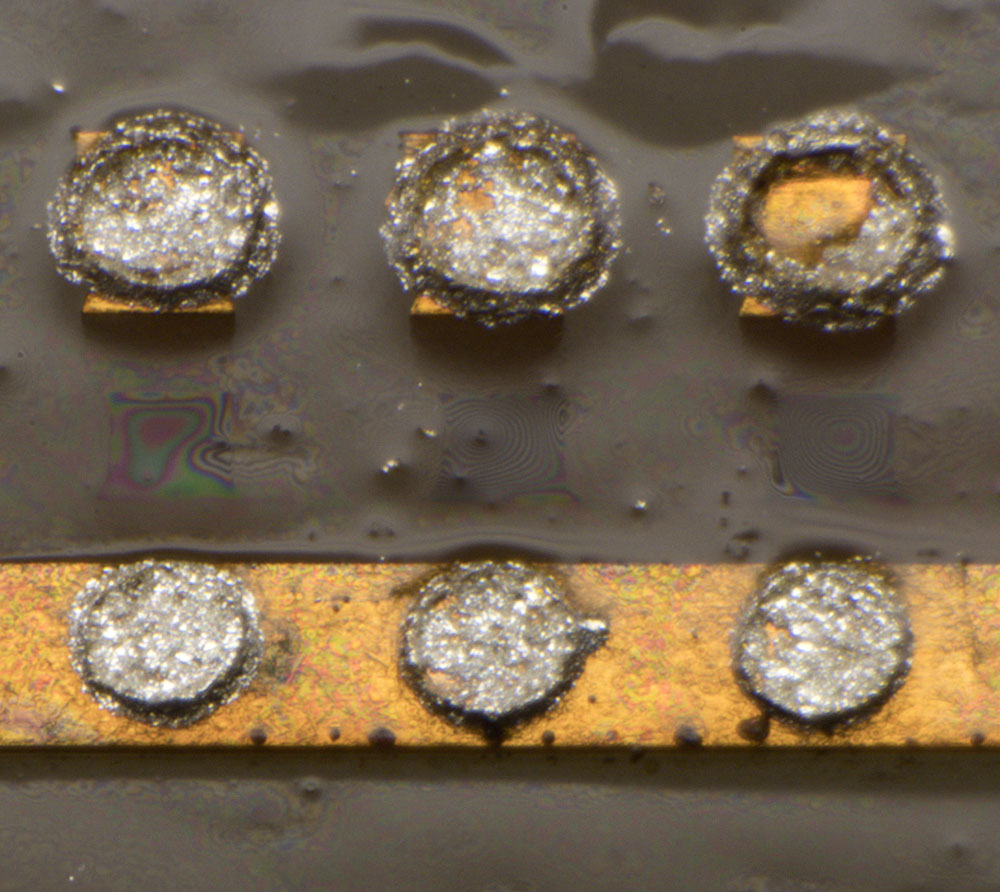

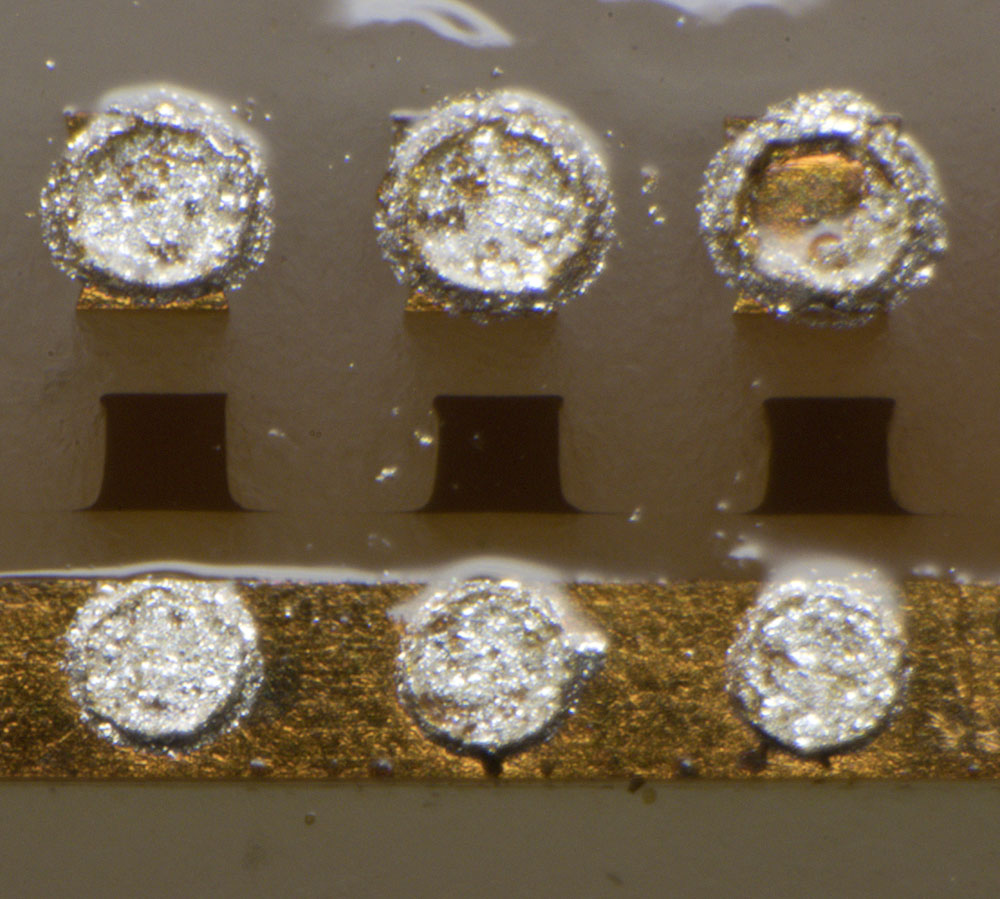

Auf der Rückseite des Gehäuses ist das kleine runde Element in der Mitte der quadratischen Lichtleiter nicht mehr zu erkennen.

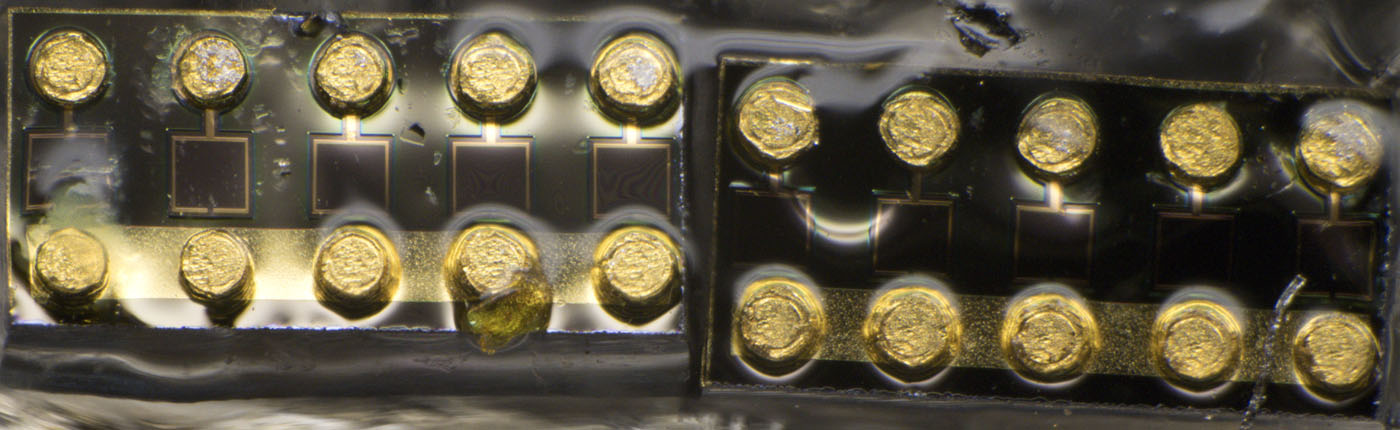

Das Fotodiodenarray besteht aus zwei Elementen. Die Abmessungen betragen jeweils 1,2mm x 0,6mm.

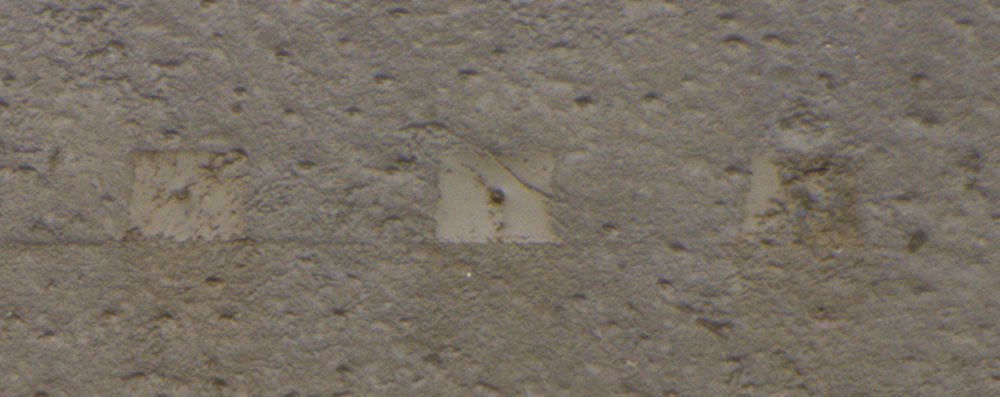

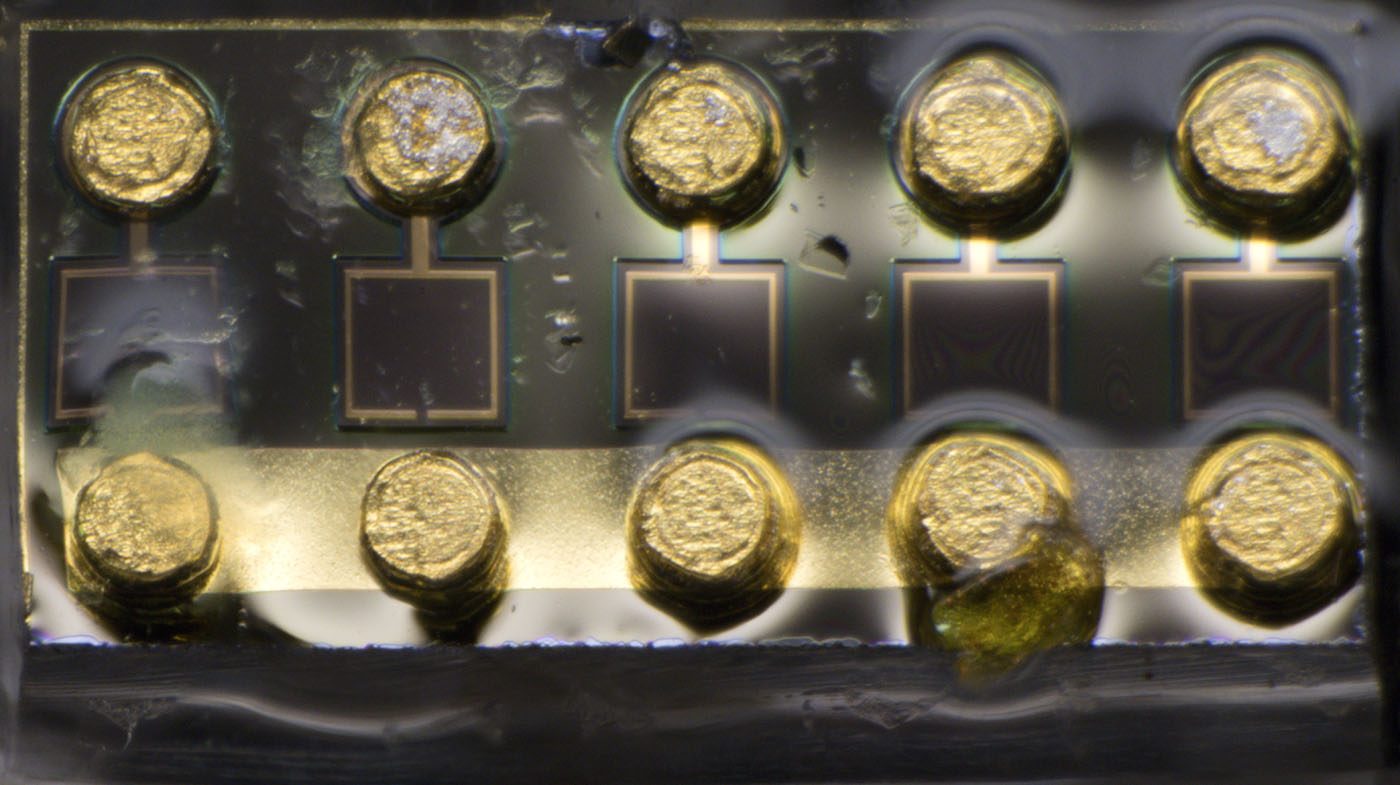

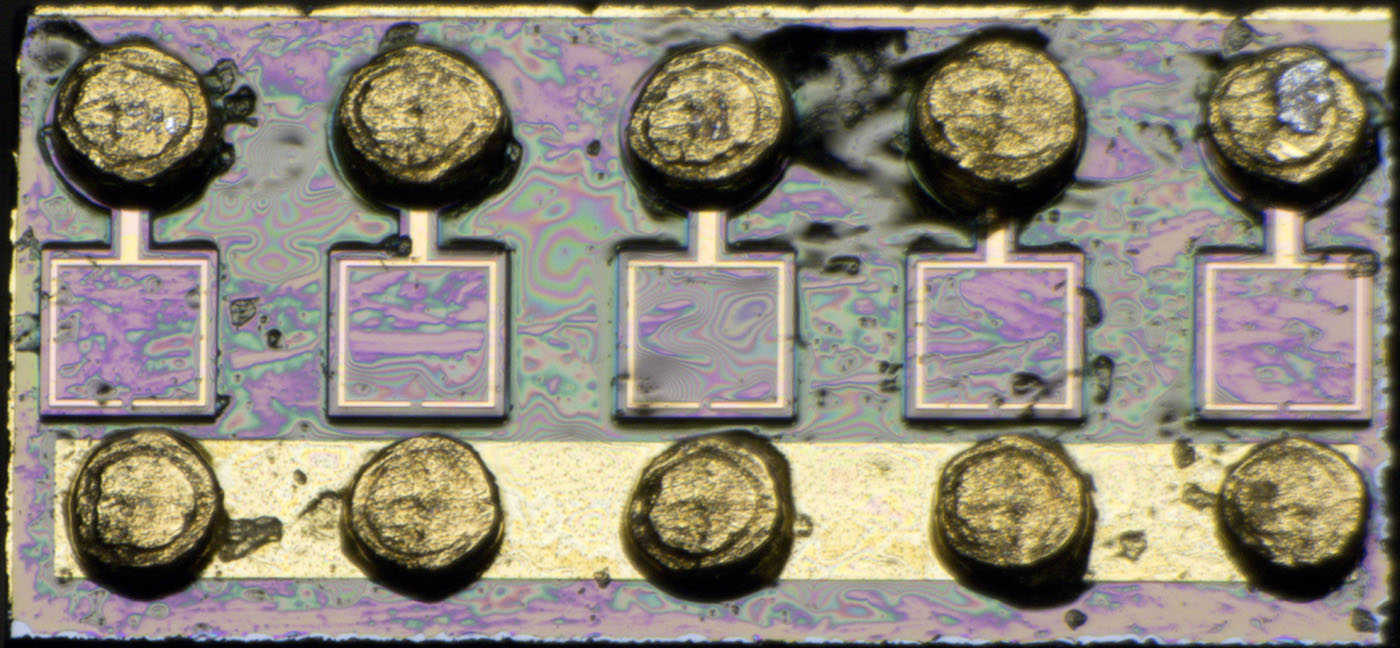

Das Silikongel lässt sich nur schwer entfernen. Die Photodioden sind als quadratische Elemente dargestellt. Der IEEE-Artikel "OPTOBUS I: Performance of a 4 Gb/s Optical Interconnect" beschreibt, dass es sich um GaAs-PIN-Fotodioden handelt. Deren Empfindlichkeit wird mit 0,45A/W angegeben.
