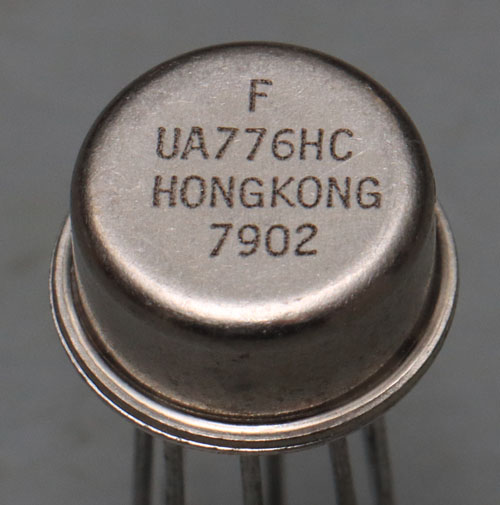

Der Fairchild µA776 ist ein Operationsverstärker mit der speziellen Eigenschaft, dass man die Höhe seines Arbeitsstroms extern einstellen kann. Die Versorgungsspannung darf +/-1,2V bis +/-18V betragen. Je nach eingestelltem Arbeitsstrom nimmt der µA776 bei +/-15V typischerweise 20µA bis 160µA auf. Ein hoher Arbeitsstrom erhöht die Slewrate von 0,1V/µs auf 0,8V/µs aber auch den Biasstrom an den Eingängen von 2nA auf 15nA. Außerdem beschreibt das Datenblatt für die Standardtestbedingungen einen Overshoot von 10%, der beim minimalen Arbeitsstrom nicht auftritt. Die Variante mit dem Index C ist für einen Temperaturbereich von 0°C bis 70°C spezifiziert. Parallel dazu existiert eine Variante mit dem Index M, die einen Betrieb von -55°C bis 125°C erlaubt.

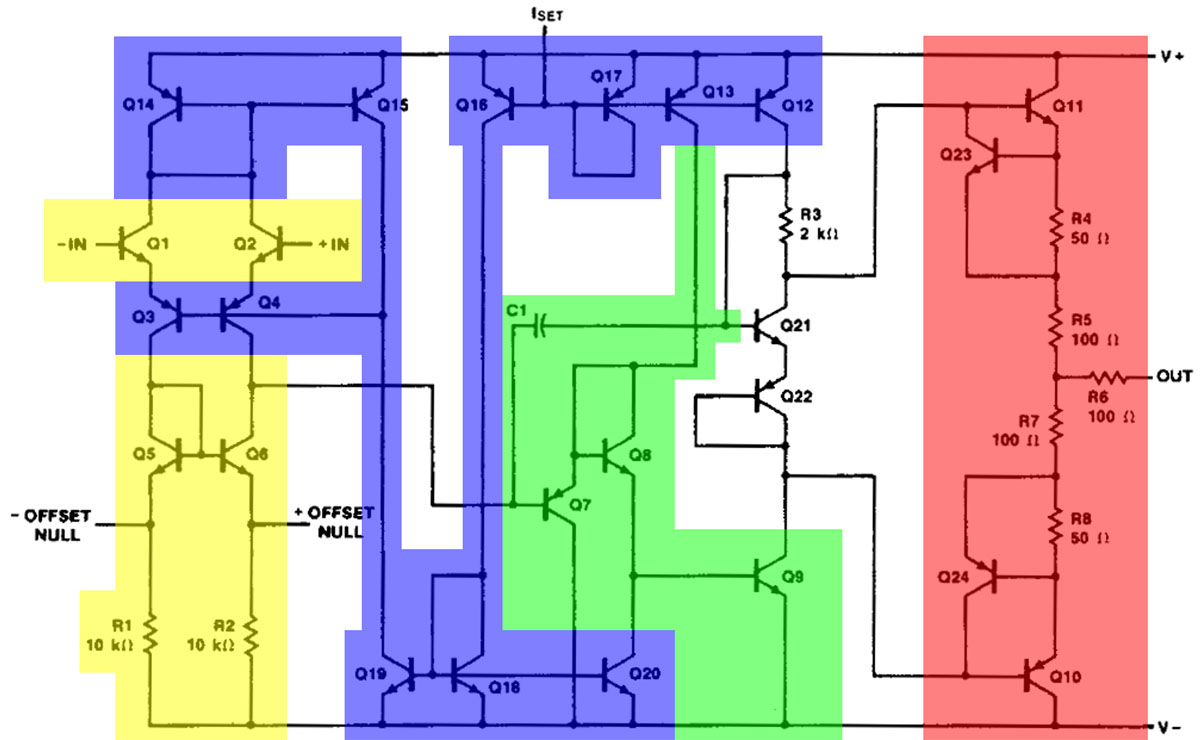

Der Schaltplan im Datenblatt zeigt eine sehr übersichtliche Schaltung. Die Arbeitsströme der einzelnen Verstärkerstufen werden mit einer Reihe von Stromspiegeln erzeugt (blau). Grundlage stellt der Strom dar, der aus dem Pin Iset fließt.

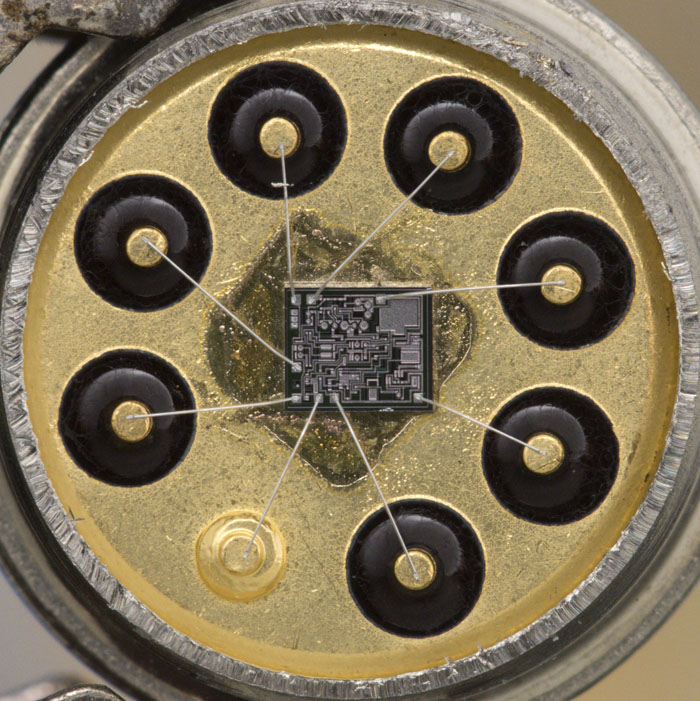

Der Pin des negativen Versorgungspotentials ist direkt mit dem Gehäuse verbunden.

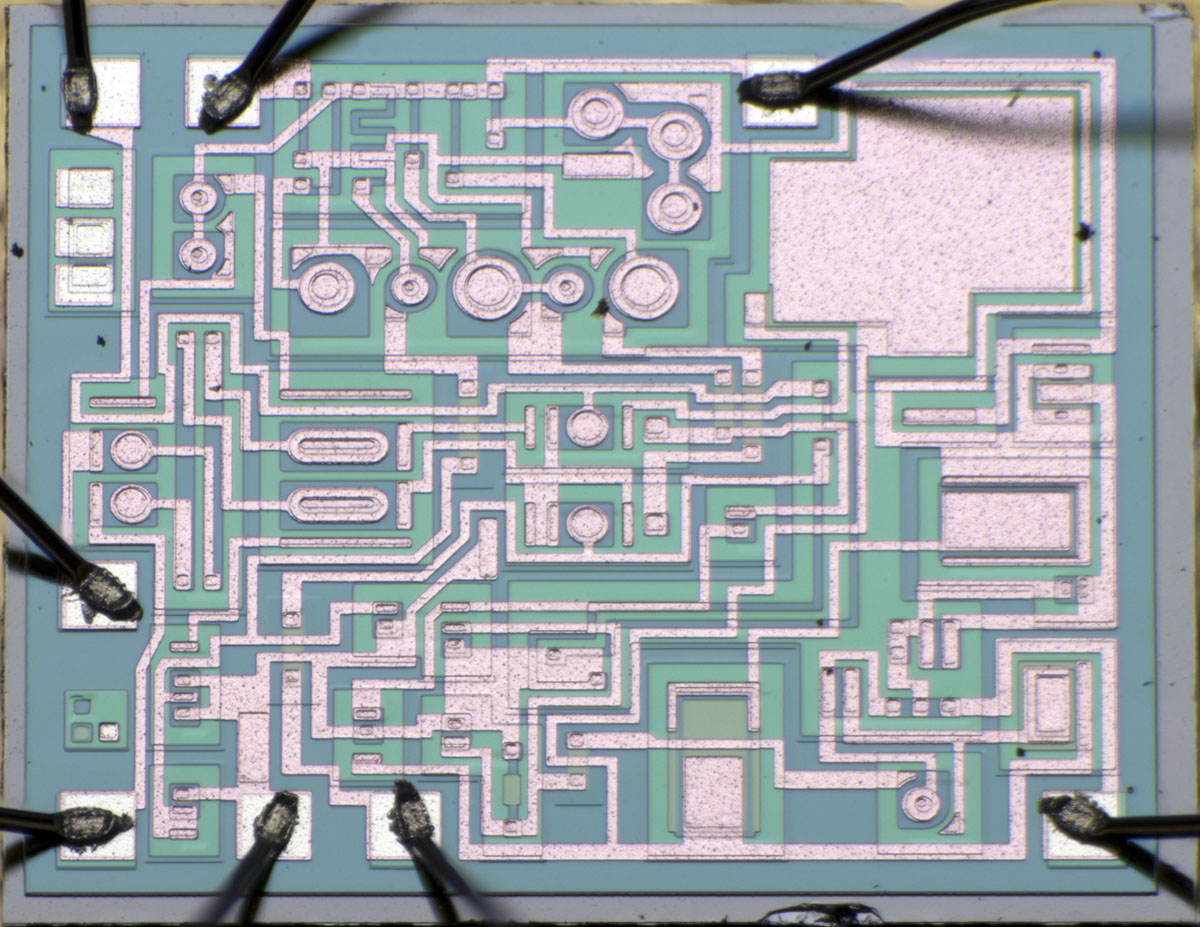

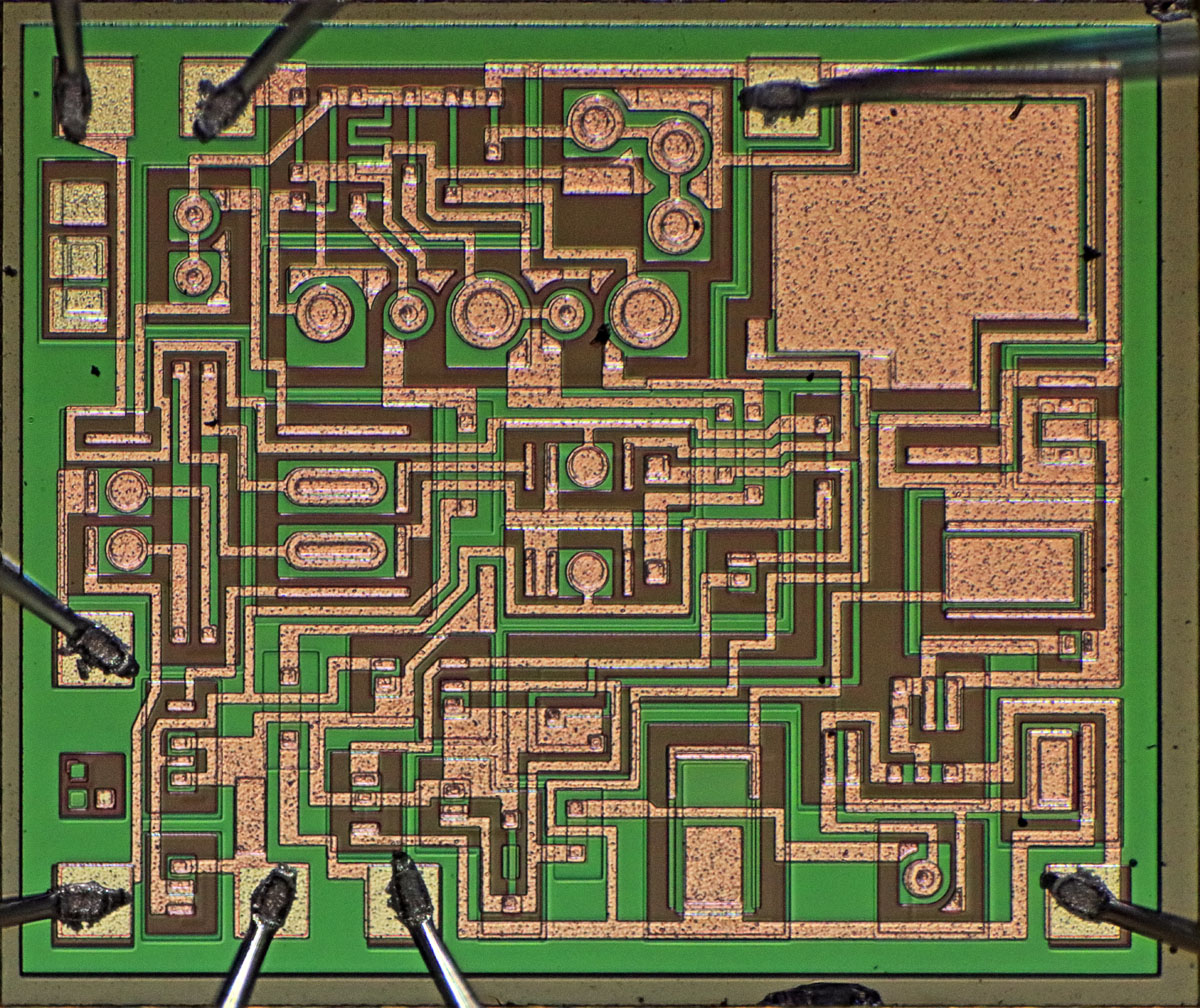

Die Abmessungen des Dies betragen 1,6mm x 1,4mm. Die Schaltung entspricht zum Großteil dem Schaltplan im Datenblatt, es finden sich aber auch kleinere Unterschiede. Gut zu erkennen ist die symmetrische Eingangsstufe, die sich in der Mitte des Dies von links nach rechts erstreckt.
