Diotec BY550-50

BY550-50

BY550-50

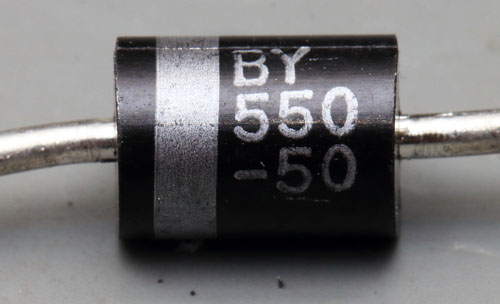

Die BY550-50 ist eine Standard-Gleichrichterdiode von Diotec. Die Stromtragfähigkeit beträgt 5A. Mit einer Sperrspannung von 50V handelt es sich um das kleinste Modell einer Reihe, die bei der BY550-1000 mit einer Sperrspannung von 1000V endet. Der Durchmesser beträgt 5,4mm.



BY550-50 Aufbau

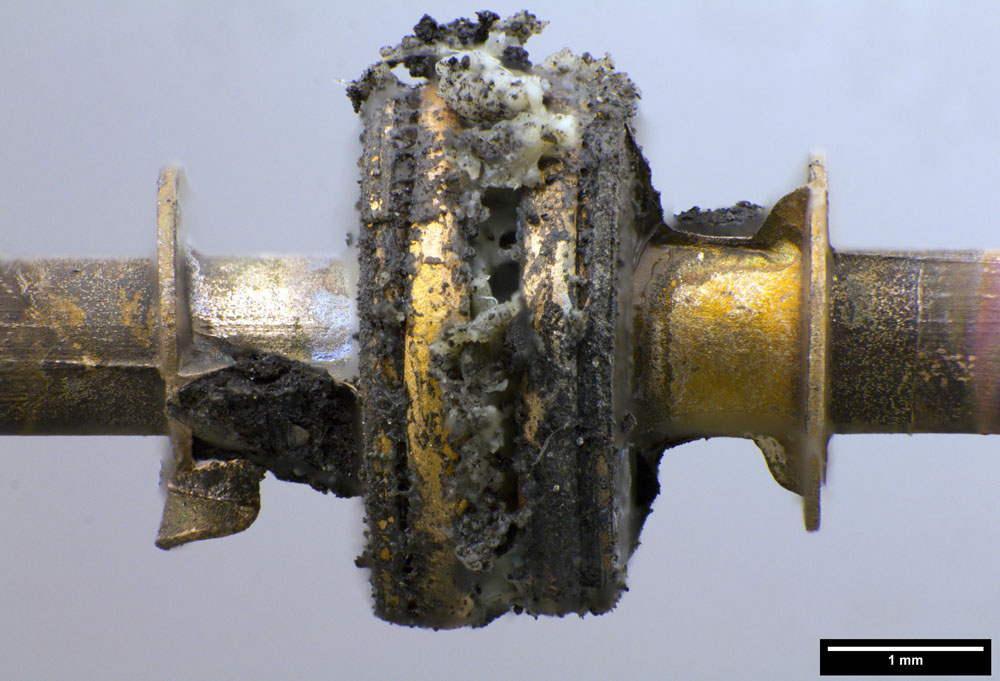

Der Aufbau ähnelt dem Aufbau der 1N4007. Auch hier verstärkt eine weißliche Vergussmasse die Isolation zwischen den beiden Anschlüssen.



BY550-50 Aufbau

Zwischen dem Die und den Anschlüssen der Pins befinden sich zusätzliche Metallscheiben, deren Funktion sich nicht sofort erschließt. Vielleicht dienen sie als eine Art Heatspreader.



BY550-50 Die

Das Die ist mit den Kontaktflächen verlötet. Die Oberfläche zeigt keine speziellen Strukturen. Mit einer Kantenlänge von 2,3mm beträgt die maximale Stromdichte der Diode 0,95A/mm². Die maximale Stromdichte der kleineren 1N4007 liegt mit 1,13A/mm² etwas höher.



BY550-50 Die

Das Die ist ungefähr 0,26mm dick.



BY550-50 Die

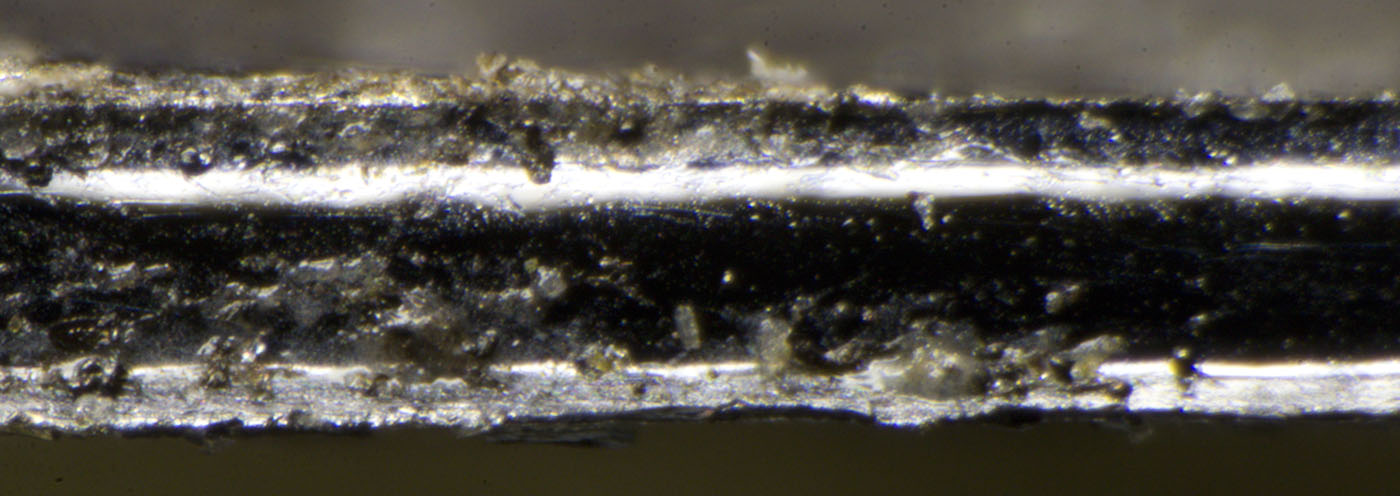

Wie bei der 1N4007 scheint auch hier das Die zweischichtig aufgebaut zu sein. Das spricht dafür, dass die BY550-50 ebenfalls epitaktisch gefertigt wurde. Der obere Bereich ist ungefähr 0,06mm dick, der untere 0,20mm.
