Der 8Bit Digital-Analog-Wandler AD7524 von Analog Devices gehört zur Familie um den AD7520. Der Index J steht für die schlechteste Sortierung mit einer Nichtlinearität von +/-0,5LSB. Die beste Sortierung L bietet dagegen eine Nichtlinearität von +/-0,125LSB.

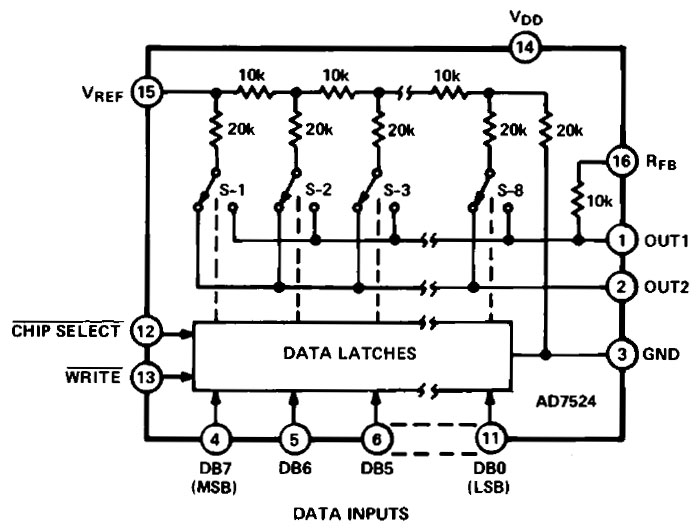

Das Blockschaltbild im Datenblatt zeigt, dass der AD7524 zwar einen Zwischenspeicher für den Digitalwert enthält, aber keine Referenzspannungsquelle und keinen Operationsverstärker bietet.
Die Abmessungen des Dies betragen 1,54mm x 1,25mm. In der Mitte befindet sich die R2R-Widerstandkette. Rechts und links davon sind die Umschalter integriert. Die Zwischenspeicher für die digitale Schnittstelle wurden U-förmig im Außenbereich angeordnet.
Die Zeichen in der unteren linken Ecke sind beschädigt. Man kann aber erkennen, dass es sich um das typische Format handelt, dass sich in vielen Bausteinen von Analog Devices findet.
In der linken und in der rechten Ecke ist anscheinend eine NMOS- und eine PMOS-Teststruktur abgebildet und mit dem entsprechenden Buchstaben markiert.
Die Größe der Transistoren der R2R-Widerstandskette entspricht den fließenden Strömen. Während links zuerst Transistoren parallelgeschaltet wurden und dann in kleinere Transistoren übergehen, hat man rechts nach oben hin Transistoren mit mehreren Gate-Elektroden hintereinander aufgebaut. Auch die Geometrien der Verbindungselemente zwischen den Widerständen und den Transistoren sind angepasst an die unterschiedlichen Ströme. Der oberste Widerstand, der einen Abschluss für die Widerstandskette darstellt, ist mit einem dauerhaft durchgeschalteten Transistor ausgestattet, damit sich dieser Strang genauso verhält wie die anderen.
