Fairchild µA555 / UA555

Fairchild µA555

Fairchild µA555

Neben dem LM555 verkaufte Fairchild auch eine NE555-Variante unter der Bezeichnung µA555 beziehungsweise UA555.
Da der LM555 bis vor Kurzem noch käuflich erworben werden konnte, handelt es sich beim µA555 vermutlich um eine ältere Variante.

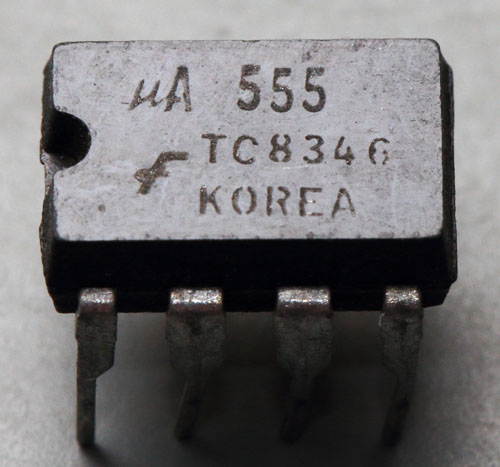

Die beiden obigen µA555 sind trotz ähnlicher Datecodes sehr unterschiedlich beschriftet.



Fairchild µA555 Die

Beide Packages enthalten das gleiche Die. Es scheint nichts mit dem Fairchild LM555 gemeinsam zu haben und ähnelt stark dem Design von Signetics.



Fairchild µA555 Die Detail

Die interne Bezeichnung lautete wohl 7555V. Es handelt sich anscheinend um die erste Maskenrevision.





Fairchild µA555

Ein µA555 von 1987 besitzt ein moderner erscheinendes Gehäuse.



Fairchild µA555 Die

Das Design des Dies ist das gleiche wie bei den älteren Varianten.



Fairchild µA555 Die Detail

Auch hier handelt es sich noch um die erste Revision der Fertigungsmasken.
