Raytheon RM555

Raytheon RM555

Dieser RM555 von Raytheon befindet sich in einem TO-Gehäuse und ist etwas neuer als der RC555.

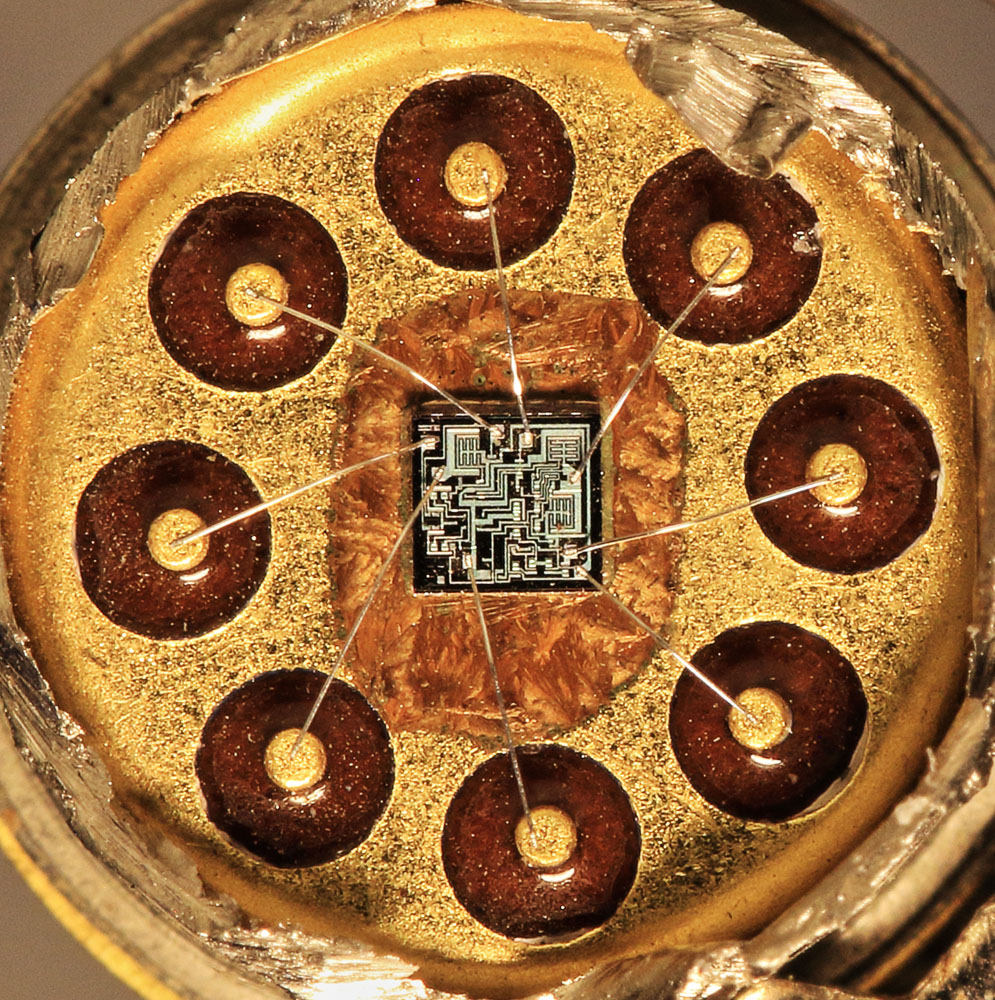

Raytheon RM555 Package

Wie bei einem der älteren Signetics-NE555 ist auch hier das Gehäuse nicht direkt mit dem Bezugspotential verbunden.



Raytheon RM555 Die

Das Design unterscheidet sich nicht vom RC555. Höchstwahrscheinlich handelt es sich wie bei NE555, SA555 und SE555 nur um Sortierungen aus der selben Produktion.

Die Beschriftung RM555 ist zusätzlich in eine der unteren Lagen eingearbeitet, wodurch sie hier etwas schwerer zu entziffern ist.
