National Semiconductor LM555

National Semiconductor LM555CN

National Semiconductor hat den NE555 unter der Bezeichnung LM555 vertrieben.

Dieser Chip wurde in der Kalenderwoche 30 des Jahres 1989 gefertigt.



National Semiconductor LM555CN Die

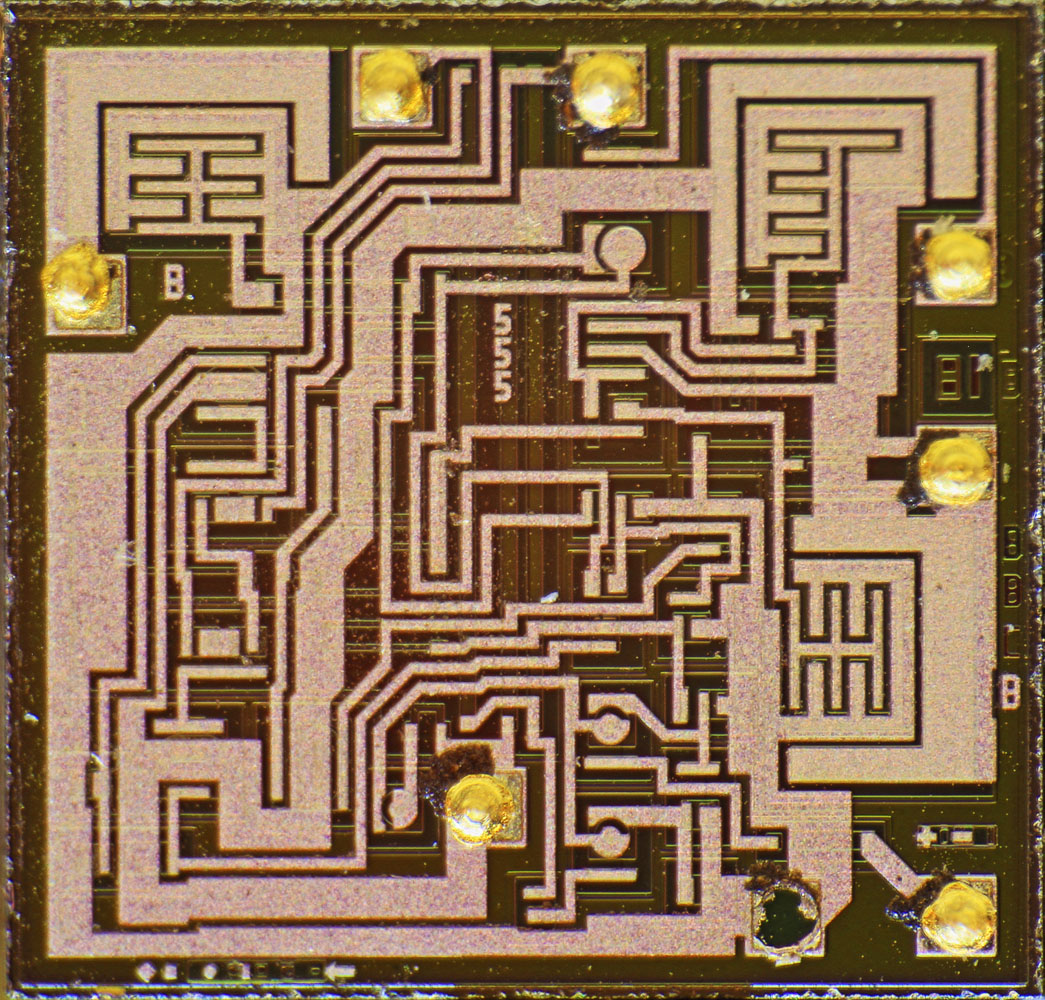

Das quadratische Die hat eine Kantenlänge von 1,4mm.

In der Mitte des Dies befindet sich die Bezeichnung 555.
Die Masken sind ansatzweise an der rechten Kante zu erkennen.
Die Formen in der unteren rechten Ecke scheinen der korrekten Platzierung der Masken zu dokumentieren.



Maskenmarkierungen

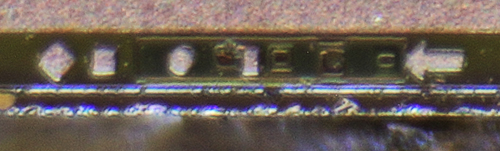

An der unteren Kante des Dies befinden sich sehr kleine Strukturen, die es wahrscheinlich ermöglichen sollen die Qualität des Fertigungsprozesses zu überwachen.





LM555CN

Bei neueren Bausteinen wurde der Date-Code anscheinend eingekürzt. Hier könnte es sich um die Kalenderwoche 40 des Jahres 1993 handeln.



LM555CN Die

Das Die ist absolut gleich wie das ältere Modell aufgebaut.

Die Schaltung entspricht der im ECG 955M.
